Zadanie 7.1 — Optyka | Matura 2023 Rozszerzony

Zadanie 7.1 — Optyka · Matura 2023, poziom Rozszerzony

Matura 2023 • Czerwiec • Rozszerzony • Nowa formuła • Zad. 7.1

😌 2/5

2 pkt

Optyka

Informacja do zadania:

Soczewka skupiająca może być wykorzystana do otrzymania prostego (nie – odwróconego) i powiększonego obrazu przedmiotu umieszczonego w powietrzu. Taka soczewka działa wtedy jako tzw. szkło powiększające (lupa).

Zadanie 7.1

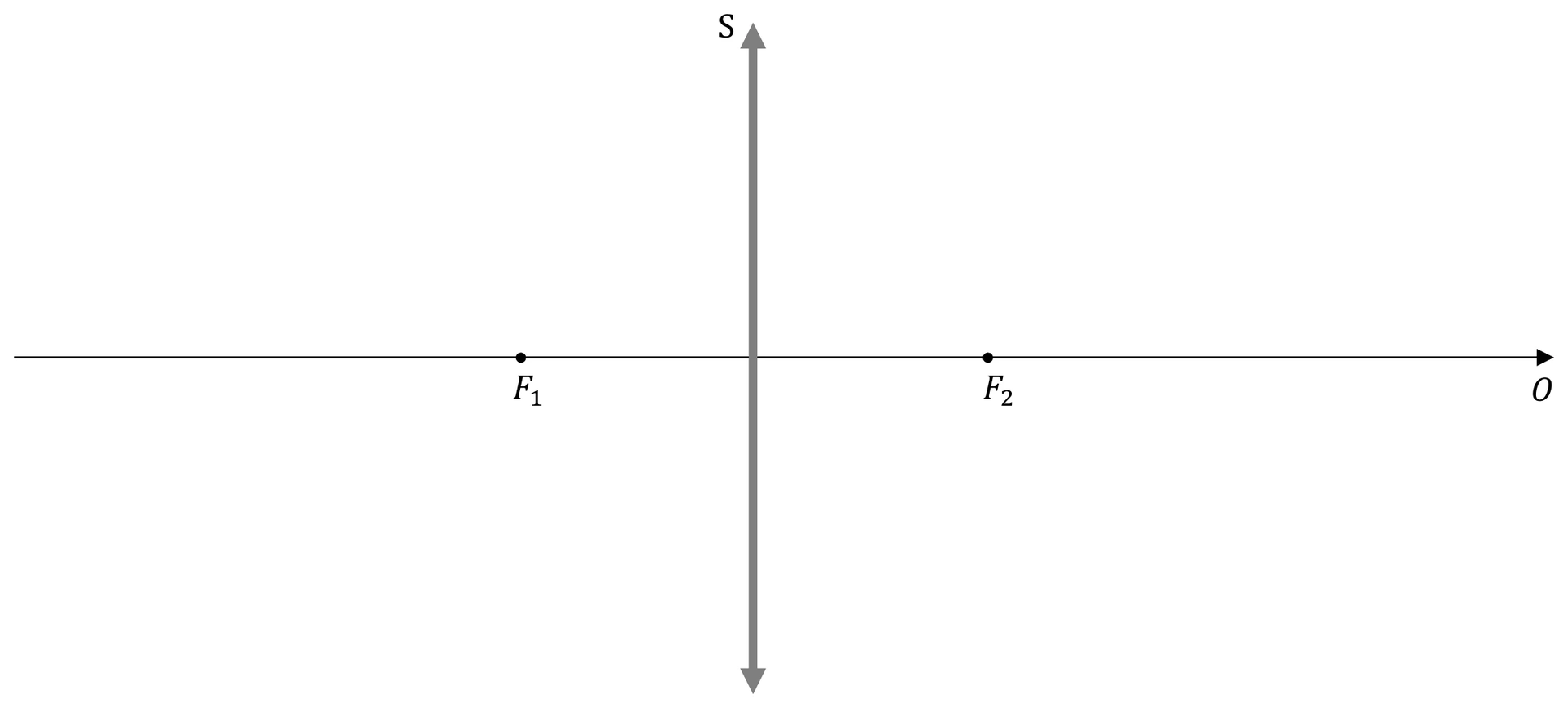

Na poniższym rysunku przedstawiono cienką soczewkę skupiającą $S$ oraz jej oś optyczną $0$ .
Na osi optycznej oznaczono dwa ogniska tej soczewki: $F_{1}$ oraz $F_{2}$ .
układ optyczny
Na rysunku skonstruuj powstawanie powiększonego obrazu przedmiotu $P$ w lupie.
W tym celu

• odmierz linijką wysokość przedmiotu $P$ , reprezentowanego strzałką

• narysuj przedmiot $P$ na osi optycznej w takim miejscu, aby było możliwe uzyskanie przez soczewkę $S$ powiększonego, prostego obrazu $P^{'}$ przedmiotu $P$

• skonstruuj powiększony, prosty obraz $P^{'}$ przedmiotu $P$ .
