Dwie jednakowe cienkie soczewki skupiające S1 i S2 ustawiono na ławie wzdłuż wspólnej osi optycznej . Ogniska soczewki S1 oznaczymy jako i , a ogniska soczewki S2 oznaczymy jako i .

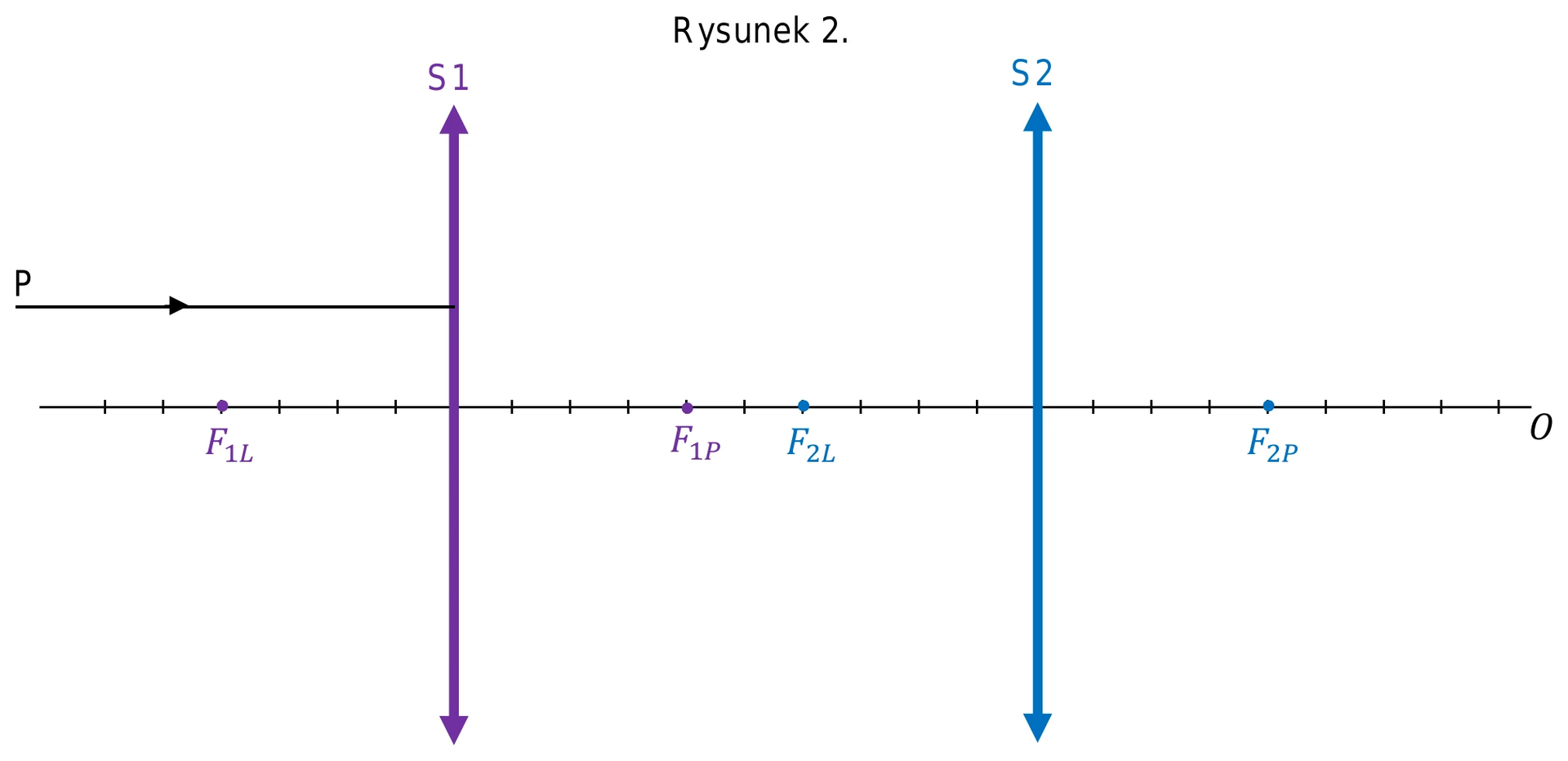

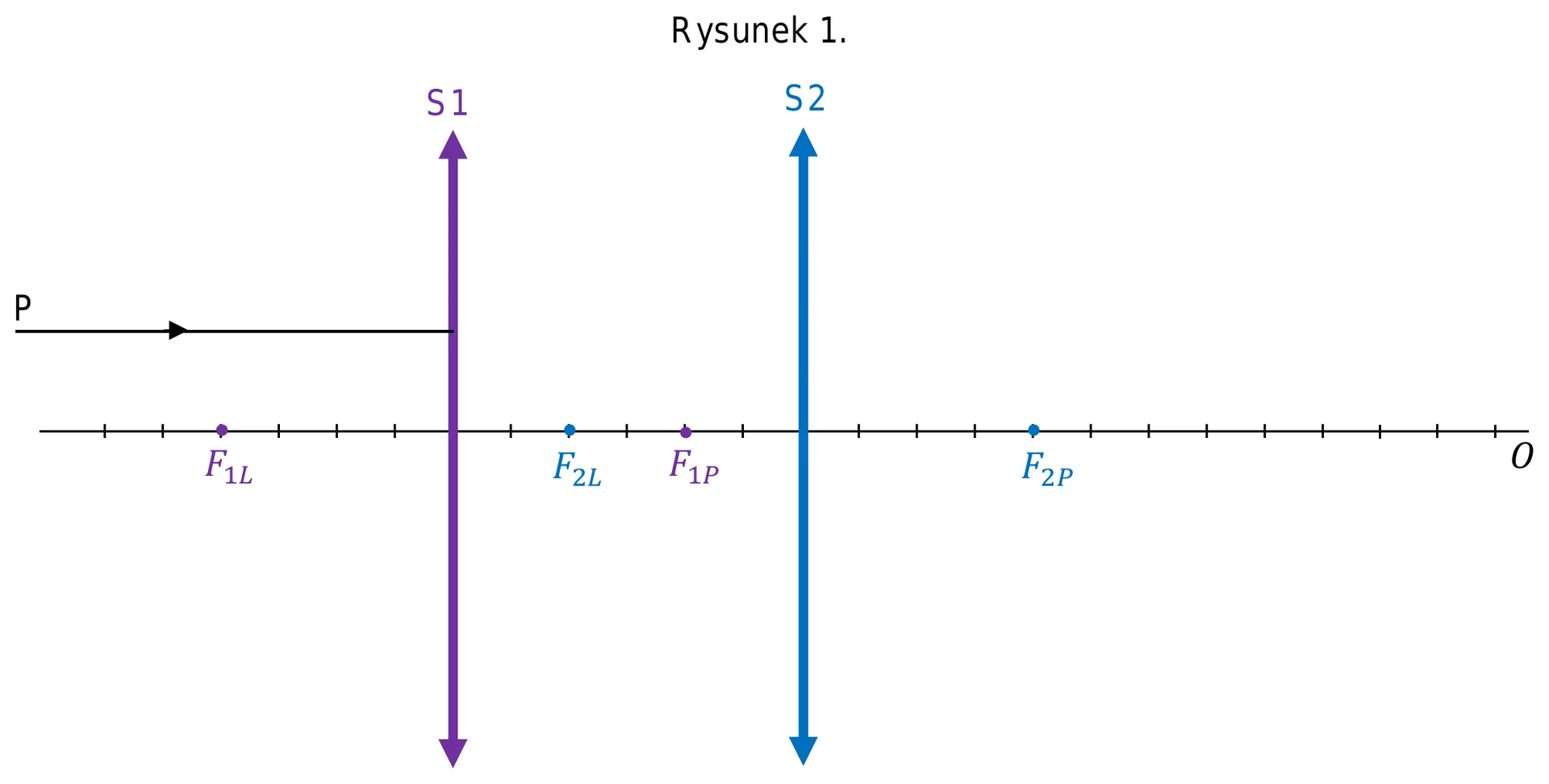

Na rysunkach 1.-2. przedstawiono różne położenia soczewek S1, S2 na osi optycznej . Ponadto na każdym z rysunków przedstawiono fragment promienia P, biegnącego równolegle do osi optycznej i padającego na soczewkę S1.
Kolory wykorzystano w celu odróżnienia obu soczewek i ich ognisk (nie ma to związku z długością fali świetlnej promienia).
Na każdym z rysunków 1. i 2. dorysuj dalszy bieg promienia P od soczewki S1 do soczewki S2 i dalej – po przejściu przez S2.
Kierunek biegu promienia P za soczewką S2 wyznacz konstrukcyjnie.
