Uczniowie budowali różne obwody elektryczne, w których jako źródło napięcia wykorzystali baterię o sile elektromotorycznej i oporze wewnętrznym .
Zadanie 8.2 — Prąd elektryczny · Matura 2025, poziom Rozszerzony
1 pkt

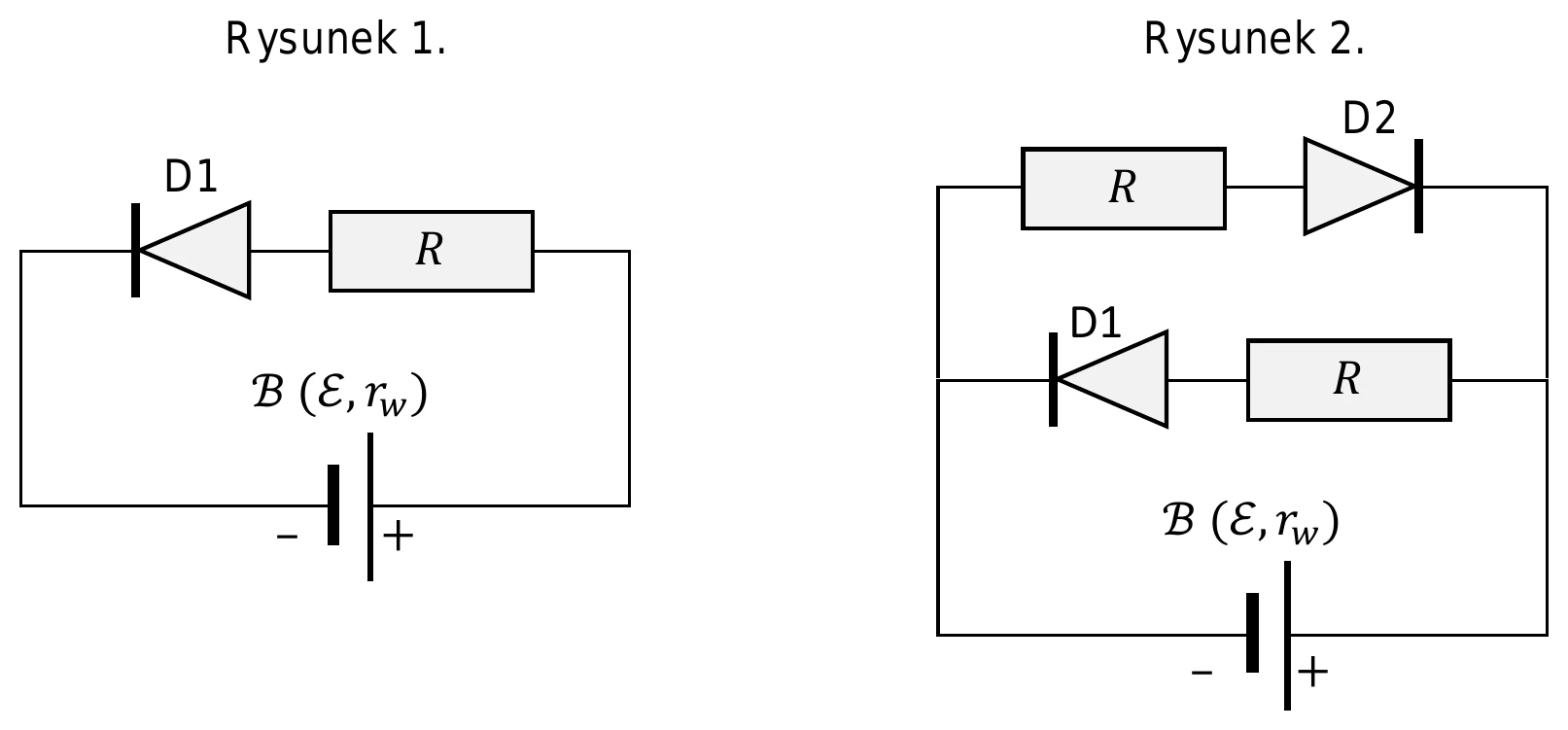

W kolejnym doświadczeniu do tej samej baterii podłączono diodę D1 oraz opornik o oporze - w sposób przedstawiony na rysunku 1. Dioda D1 świeciła.
Następnie do tego obwodu podłączono – w sposób przedstawiony na rysunku 2. – jeszcze jedną diodę D2 i kolejny opornik o oporze .
Przyjmij, że opór diody w kierunku zaporowym jest nieskończenie duży.
Dokończ zdanie. Zaznacz odpowiedź A, B albo C i jej uzasadnienie 1., 2. albo 3.
Po podłączeniu diody D2, dioda D1 będzie świeciła
| A. słabiej, | ponieważ opór zastępczy układu | 1. zwiększy się. |
| B. tak samo, | 2. zmniejszy się. | |
| C. mocniej, | 3. nie zmieni się. |
