Cząsteczka o dodatnim ładunku elektrycznym może poruszać się po torze kołowy w centralnym polu elektrycznym ładunku punktowego lub w jednorodnym polu magnetycznym.
Zadanie 7.1 — Magnetyzm · Matura 2022, poziom Rozszerzony
2 pkt

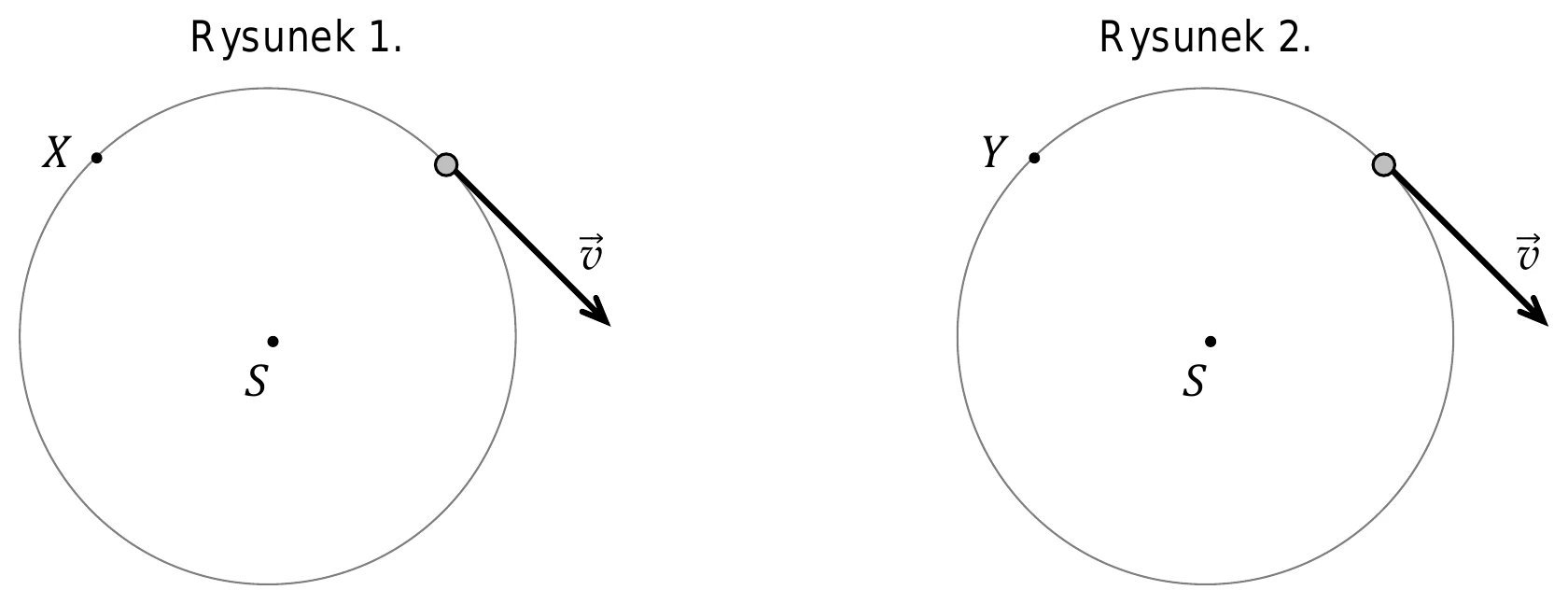

Na rysunku 1. przedstawiono kołowy tor ruchu dodatnio naładowanej cząsteczki w centralnym polu elektrycznym ładunku punktowego, a na rysunku 2. przedstawiono kołowy tor ruchu dodatnio naładowanej cząsteczki w jednorodnym polu magnetycznym.
Na obu rysunkach oznaczono wektor prędkości cząsteczki oraz oznaczono wybrane punkty na torze okręgu i środek każdego okręgu.
Na rysunku 1. narysuj wektor natężenia pola elektrycznego w punkcie , a na rysunku 2. narysuj wektor indukcji magnetycznej w punkcie .
Uwaga: Gdy wektor leży w płaszczyźnie rysunku, narysuj go w postaci strzałki (o umownej długości), a gdy wektor jest prostopadły do płaszczyzny rysunku, narysuj go za pomocą jednego z symboli:
– oznaczającego zwrot przed płaszczyznę rysunku (w stronę do patrzącego) LUB
– oznaczającego zwrot za płaszczyznę rysunku.
