Soczewka skupiająca może być wykorzystana do otrzymania prostego (nie – odwróconego) i powiększonego obrazu przedmiotu umieszczonego w powietrzu. Taka soczewka działa wtedy jako tzw. szkło powiększające (lupa).
Zadanie 7.1 — Optyka · Matura 2023, poziom Rozszerzony
😌 2/5 Nadal luz
2 pkt

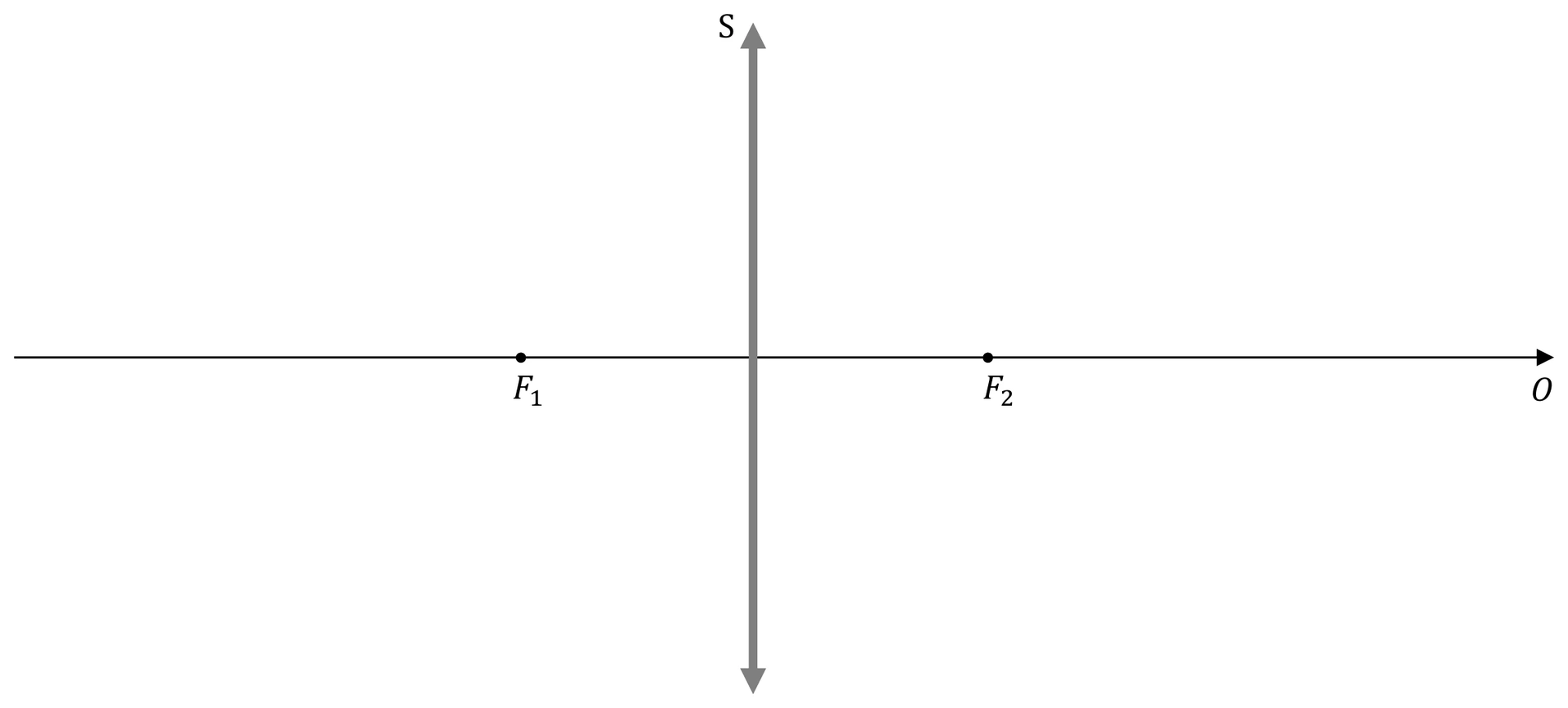

Na poniższym rysunku przedstawiono cienką soczewkę skupiającą S oraz jej oś optyczną 0.
Na osi optycznej oznaczono dwa ogniska tej soczewki: oraz .
Na rysunku skonstruuj powstawanie powiększonego obrazu przedmiotu P w lupie.
W tym celu
• odmierz wysokość przedmiotu P, reprezentowanego strzałką obok
• narysuj przedmiot P na osi optycznej w takim miejscu, aby było możliwe uzyskanie przez soczewkę S powiększonego, prostego obrazu P' przedmiotu P
• skonstruuj powiększony, prosty obraz P' przedmiotu P.
