Za pomocą cienkiej soczewki szklanej S umieszczonej w powietrzu uzyskano ostry obraz przedmiotu .

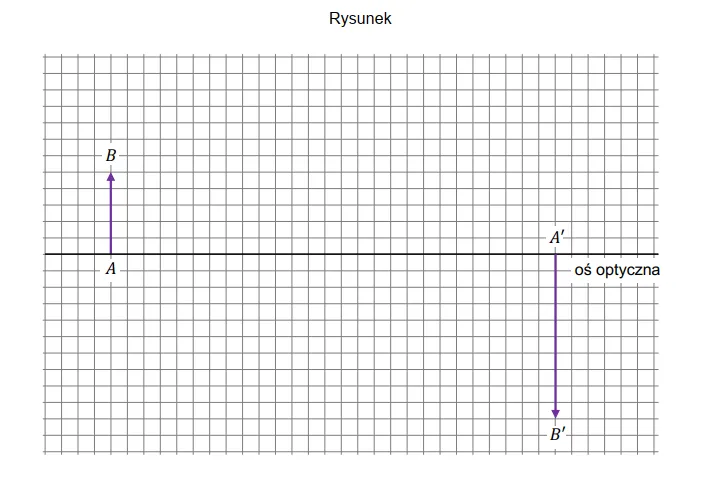

Na rysunku poniżej przedstawiono położenie przedmiotu oraz położenie jego obrazu . Punkty i leżą na osi optycznej soczewki S.
Przyjmij, że długość boku kratki na rysunku odpowiada w rzeczywistości 1 cm.
Na rysunku zamieszczonym we wstępie do zadania 7. wyznacz konstrukcyjnie za pomocą promieni charakterystycznych położenie soczewki S oraz położenie jednego z jej ognisk.
Podpisz położenie soczewki (lub soczewkę) jako S oraz ognisko jako F.
Zapisz w wykropkowanym miejscu poniżej wartość ogniskowej soczewki S.
Uwaga! Dokładną wartość ogniskowej można wyznaczyć z położenia ogniska, bez wykonywania obliczeń. W tym przykładzie środek soczewki i ogniska leżą w punktach kratowych.
