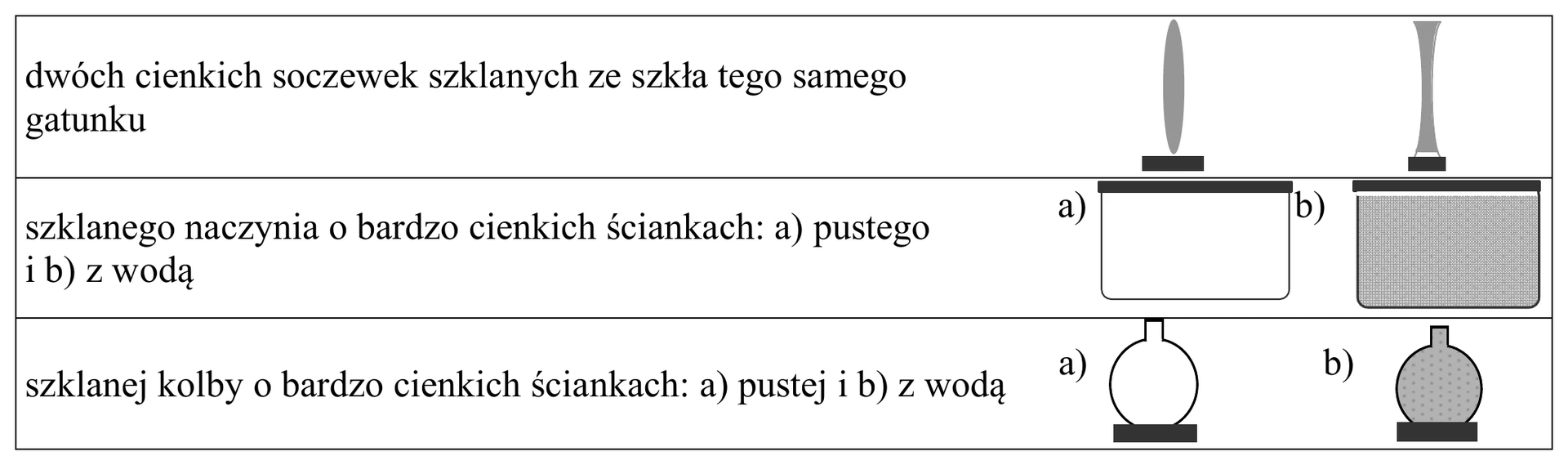

Badano bieg promieni świetlnych w różnych ośrodkach. W tym celu użyto:

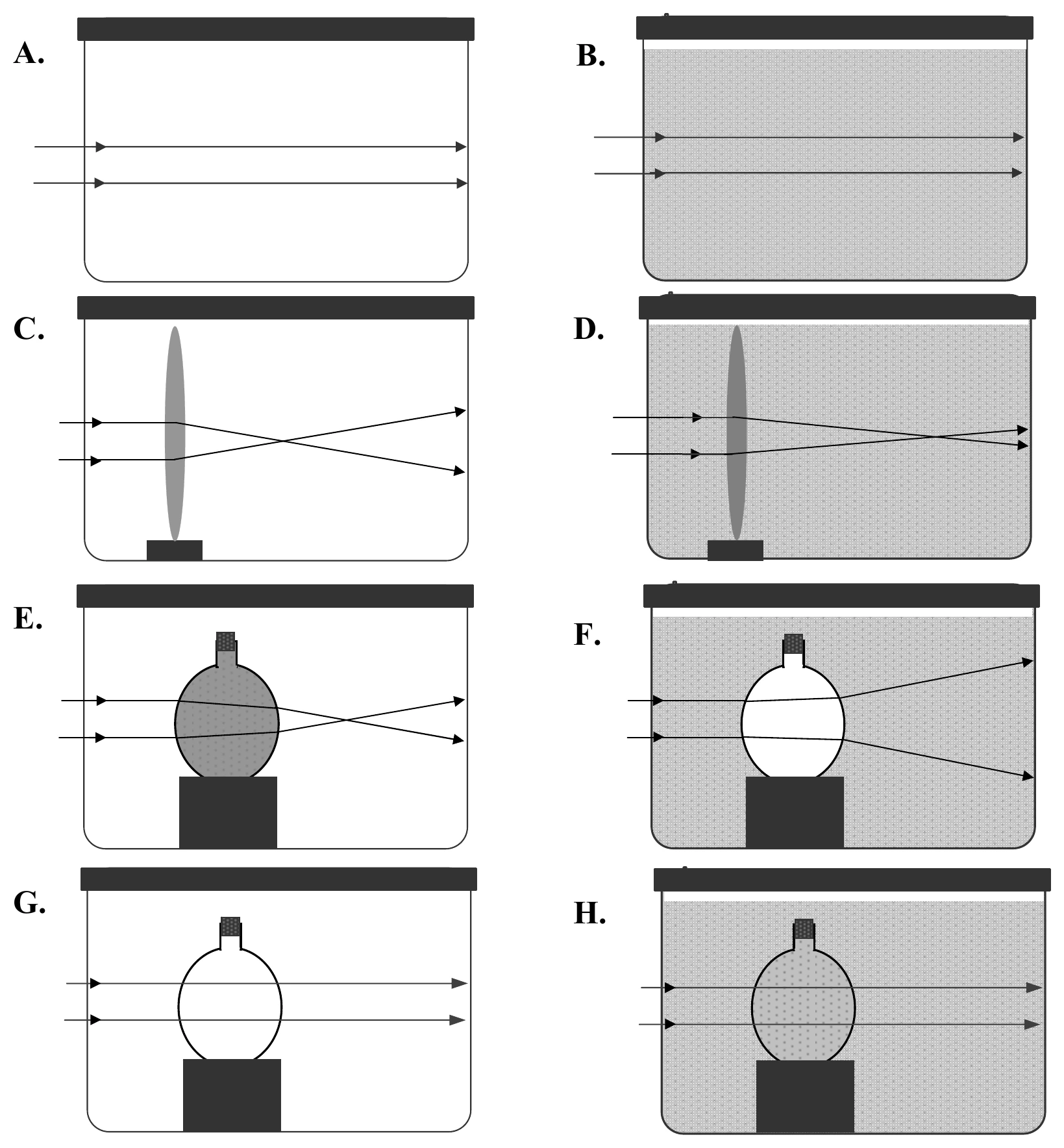

Na rysunkach poniżej przedstawiono schemat biegu promieni światła w kilku przypadkach:
w pustym naczyniu szklanym, (A,C,E,G)
w naczyniu szklanym z wodą. (B,D,F,H)
Zadanie 16.2 — Optyka · Matura 2015, poziom Rozszerzony
2 pkt
Na podstawie rysunków A.–H. podaj relacje między współczynnikami załamania światła dla powietrza i szkła, powietrza i wody oraz szkła i wody. Dla każdej z tych relacji wskaż rysunek lub rysunki, na podstawie którego/których możesz ją sformułować.
