Zadanie 4.3 — Prąd elektryczny · Matura 2015, poziom Rozszerzony

Matura 2015 • Czerwiec • Rozszerzony • Stara formuła • Zad. 4.3

3 pkt

Arkusz pytań Klucz odpowiedzi

Prąd elektryczny

Informacja do zadania:

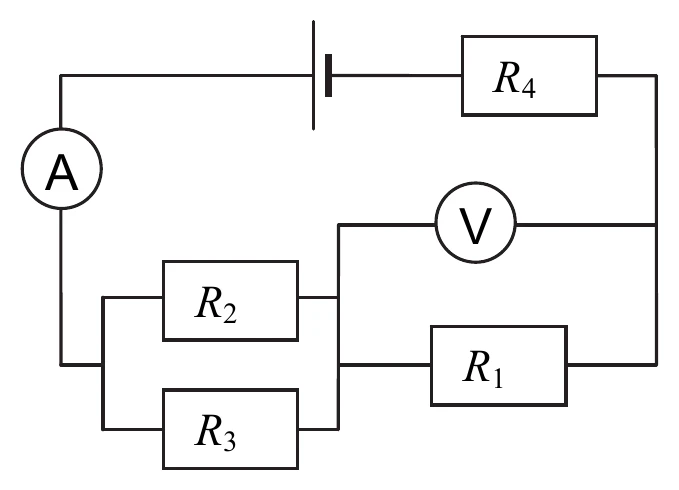

W obwodzie przedstawionym na rysunku napięcie baterii wynosi $12 V$ . Dane są też opory $R_{3} = 20 Ω$ i $R_{4} = 25 Ω$ . Amperomierz wskazuje $0, 2 A$ , a woltomierz $4 V$ . schemat obwodu elektrycznego

Napięcie na oporniku $R_{2}$ wynosi 3 V.

Oblicz opór opornika $R_{2}$ .
