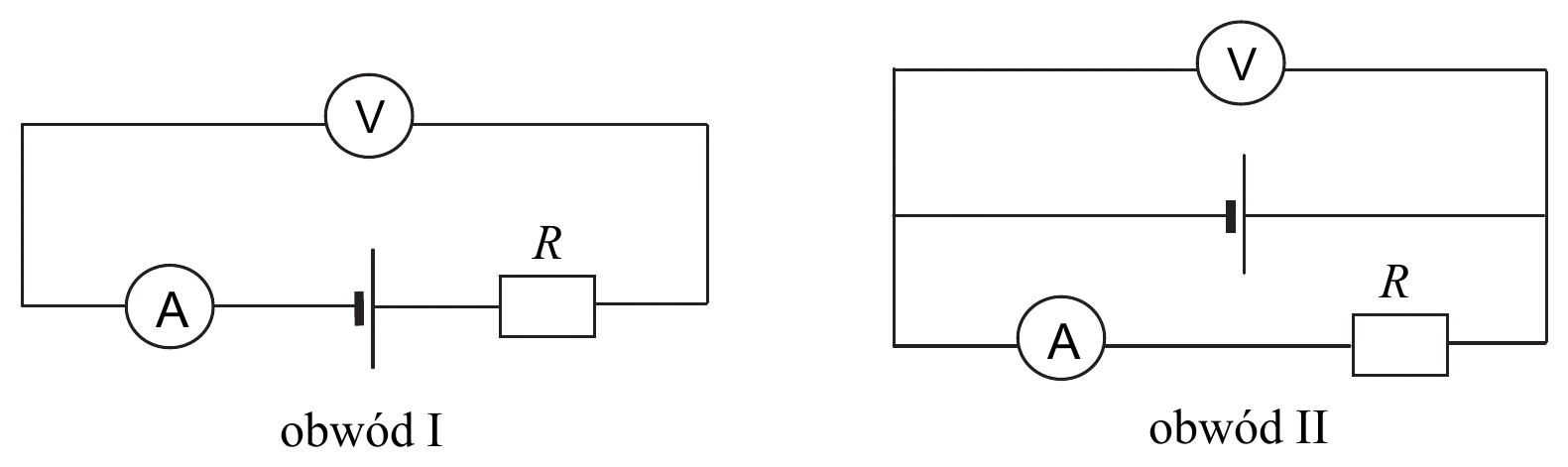

Pojedyncze ogniwo typu „paluszek” ma siłę elektromotoryczną równą około . W celu pomiaru SEM i oporu wewnętrznego ogniwa wykonano dwa pomiary w obwodach I i II przedstawionych na schematach. Obwody te różnią się sposobem połączenia elementów, ale zawierają to samo ogniwo oraz te same: woltomierz, amperomierz i opornik. Przyjmujemy, że opór amperomierza jest równy .
obwód I
Wyniki pomiarów zapisano w tabeli.
| obwód I | obwód II | |
| napięcie , V | 1,55 | 1,53 |
| natężenie prądu , mA | 0 | 51 |
