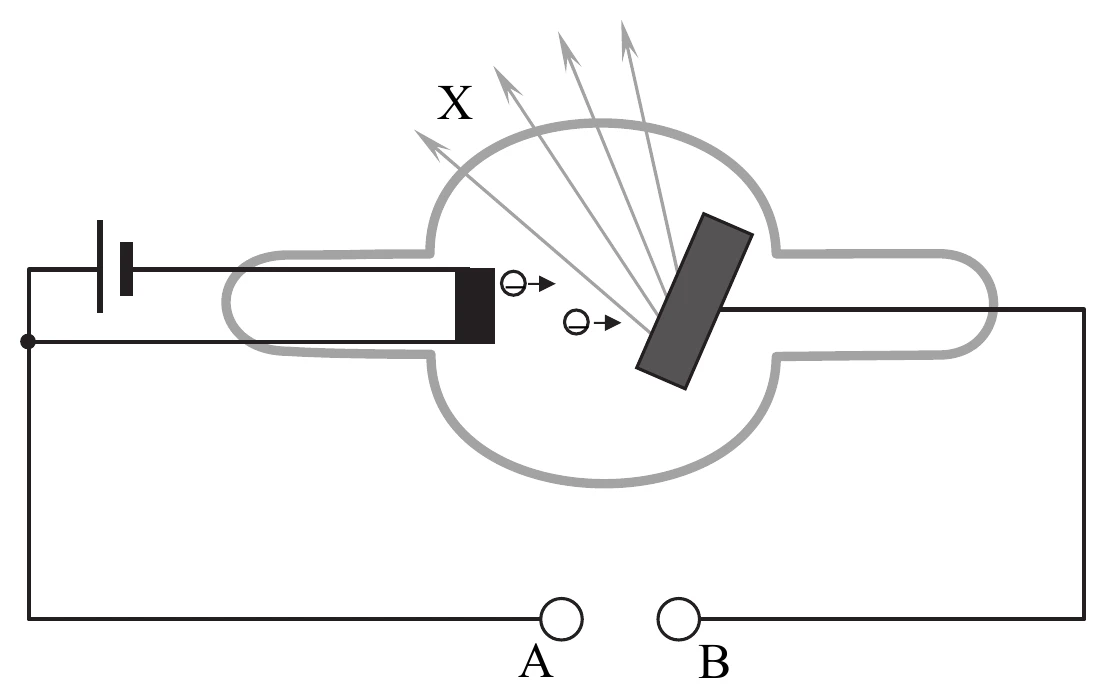

Rysunek poniżej przedstawia uproszczony schemat lampy rentgenowskiej służącej do wytwarzania promieniowania rentgenowskiego (promieniowania X).
Główną częścią układu jest bańka próżniowa z dwiema metalowymi elektrodami. Jedna z elektrod podgrzewana prądem elektrycznym emituje elektrony, które dalej są przyśpieszane w polu elektrycznym i uderzają w drugą elektrodę. Rozpędzone elektrony ulegają gwałtownemu hamowaniu w materiale uderzanej elektrody. Dzieje się to w wyniku oddziaływania tych elektronów z atomami materiału elektrody. Część utraconej przez elektrony energii kinetycznej zostaje wyemitowana z tej elektrody w postaci energii kwantów promieniowania elektromagnetycznego (promieniowania X).
Zadanie 6.1 · Matura 2017, poziom Rozszerzony
2 pkt
Prawidłowe działanie lampy wymaga, aby napięcie przyśpieszające elektrony miało właściwą biegunowość. Dlatego w jednym spośród punktów A, B (oznaczonych na schemacie) potencjał musi być wyższy, a w drugim – niższy.
Uzupełnij rysunek przedstawiający schemat lampy rentgenowskiej – wpisz w miejscach oznaczonych literami A i B znaki „+” i „-” odpowiednio dla potencjału wyższego i niższego. Poniżej podaj uzasadnienie.
