Obwód elektryczny składa się z kondensatora i zwojnicy połączonych szeregowo. W tym obwodzie mogą zachodzić sinusoidalne drgania elektryczne, których częstotliwość rezonansowa zależy od pojemności kondensatora oraz indukcyjności zwojnicy.
Zadanie 5.3 — Elektrostatyka · Matura 2017, poziom Rozszerzony
4 pkt
W opisanym obwodzie zastosowano płaskorównoległy kondensator próżniowy. Pojemność układu można zwiększyć czterokrotnie: przez podłączenie (do tego kondensatora) równolegle kondensatora o trzykrotnie większej pojemności.

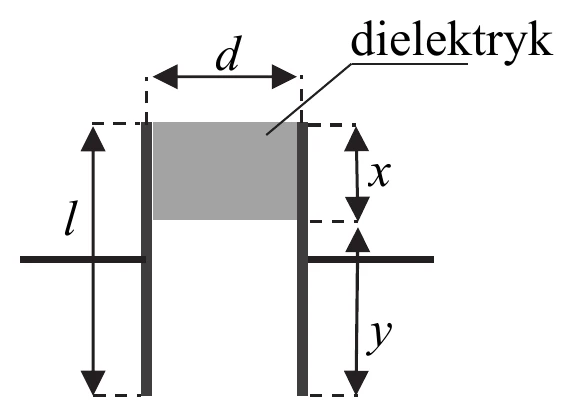

Tę samą całkowitą pojemność możemy uzyskać, jeżeli wsuniemy pomiędzy okładki kondensatora próżniowego (na całej jego grubości – patrz rysunek) dielektryk o względnej przenikalności = 6.
Oblicz, jaki musi być stosunek części wypełnionej dielektrykiem do niewypełnionej, aby uzyskać efekt czterokrotnego zwiększenia pojemności układu.
