Informacja dodatkowa:
Informacja do zadań 1.3, 1.4 i 1.5
Po przesunięciu ciężarka w prawo ołówek znowu ustawił się poziomo.
Zadanie 1.3 · Matura 2017, poziom Rozszerzony
4 pkt
Informacja do zadania:

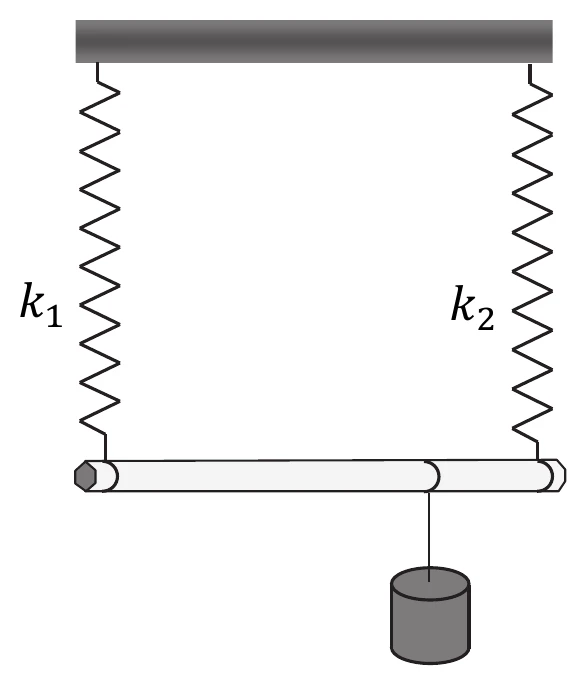

Do końców dwóch sprężynek zamocowano poziomo lekki ołówek o długości 20 cm, a przeciwne końce sprężynek zaczepiono w płaszczyźnie poziomej. Następnie na środku ołówka zawieszono ciężarek o masie 100 g. Górne mocowania sprężynek ustawiono tak, aby obie sprężynki mogły zwisać pionowo. Całość znajduje się w układzie inercjalnym, w którym przyśpieszenie ziemskie wynosi . Współczynniki sprężystości sprężynek były równe i . Masy obu sprężynek są na tyle małe, że możemy je pominąć.
Narysuj trzy siły działające na ołówek w tej sytuacji. Z rysunku musi wynikać, która z sił ma największą, a która – najmniejszą wartość. Oblicz, o ile centymetrów przesunięto ciężarek. Ciężar ołówka pomiń.
