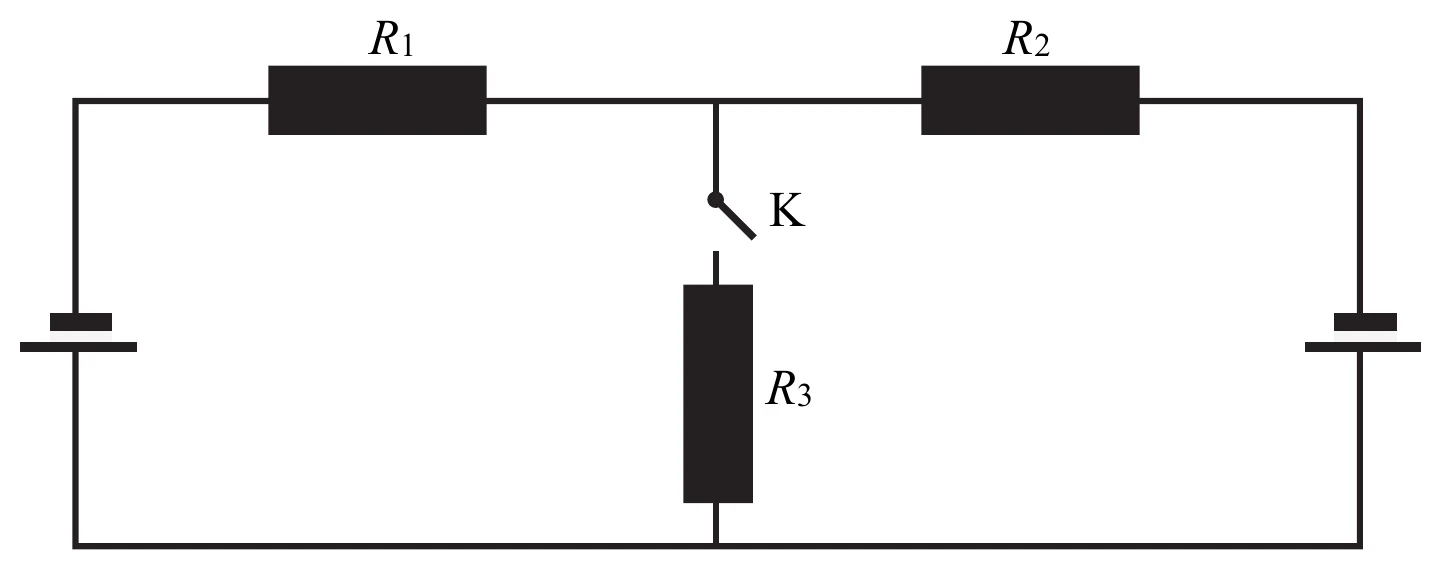

Dwa takie same ogniwa oraz trzy identyczne oporniki połączono w obwód elektryczny, którego schemat przedstawiono na rysunku poniżej. W tym obwodzie umieszczono klucz K.
Oceń prawdziwość poniższych zdań. Zaznacz P, jeśli zdanie jest prawdziwe, albo F – jeśli jest fałszywe.
| 1. | Gdy klucz K jest otwarty, prąd nie płynie przez żaden z oporników. | P | F |
| 2. | Gdy klucz K jest otwarty, prąd nie płynie tylko przez opornik , a przez oporniki i prąd płynie. | P | F |
| 3. | Gdy klucz K jest zamknięty, natężenia prądów płynących przez wszystkie oporniki są jednakowe. | P | F |
| 4. | Gdy klucz K jest zamknięty, natężenie prądu płynącego przez opornik jest dwukrotnie większe od natężenia prądu płynącego przez opornik . | P | F |
