W pobliżu magnesu podkowiastego porusza się cząstka o dodatnim ładunku elektrycznym. W chwili, gdy cząstka znajduje się w punkcie A i przechodzi przez płaszczyznę rysunku, wektor prędkości cząstki jest skierowany prostopadle za tę płaszczyznę. Na obu poniższych rysunkach literami N, S oznaczono bieguny magnesu.
Załóż, że pole magnetyczne pochodzi tylko od magnesu, a kształt linii pola magnetycznego w płaszczyźnie rysunku jest symetryczny względem prostej l. Pomiń wpływ innych pól.

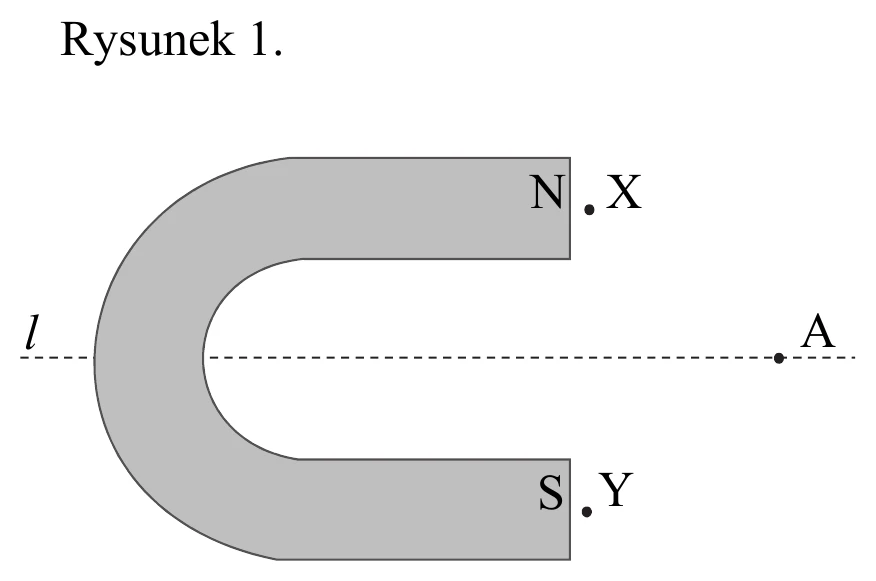

a) Narysuj na rysunku 1. wektory indukcji magnetycznej w punktach X, Y oraz A.

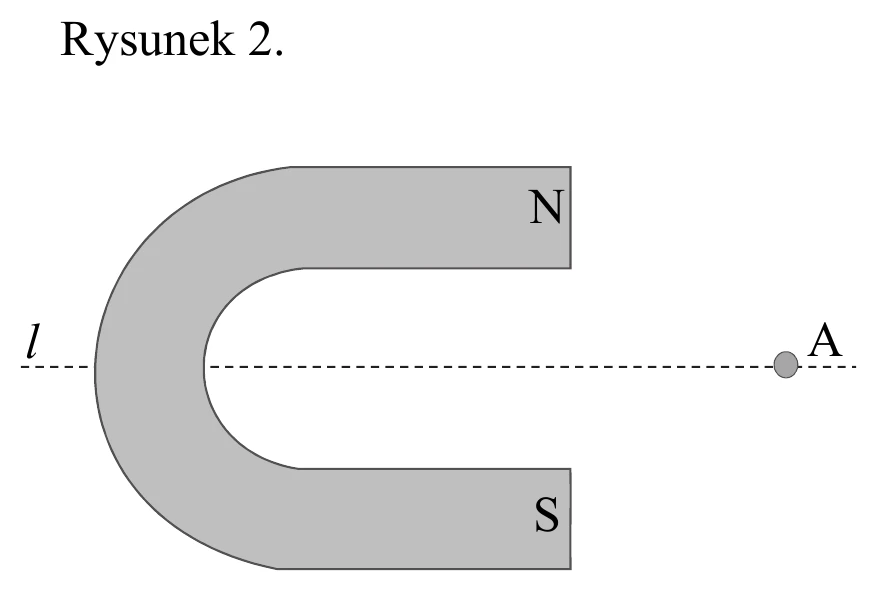

b) Zaznacz na rysunku 2. kierunek i zwrot siły działającej na tę cząstkę w chwili, gdy cząstka przechodzi przez płaszczyznę rysunku w punkcie A.
