Zadanie 14.3 · Matura 2016, poziom Rozszerzony

Matura 2016 • Maj • Rozszerzony • Stara formuła • Zad. 14.3

1 pkt

Informacja do zadania:

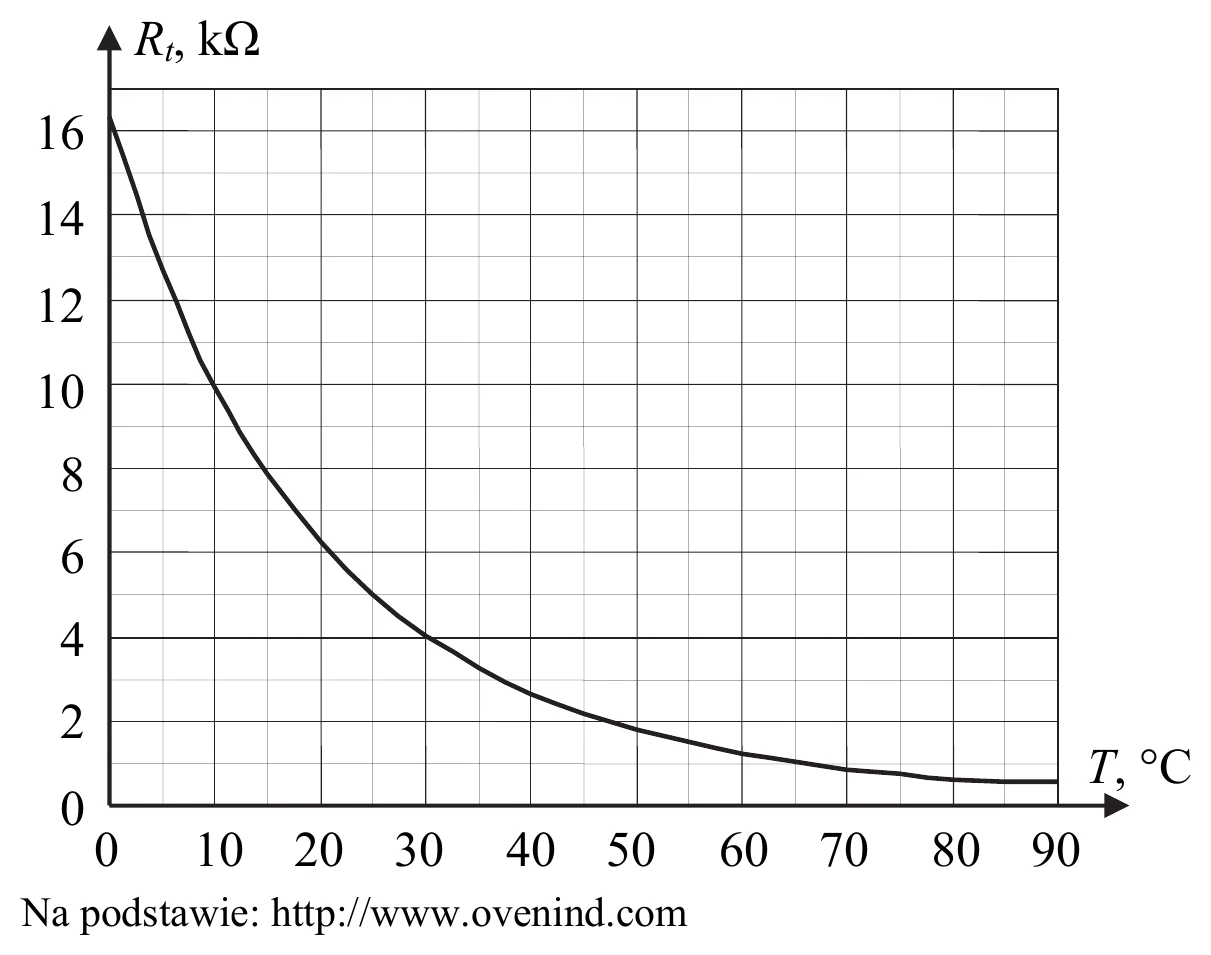

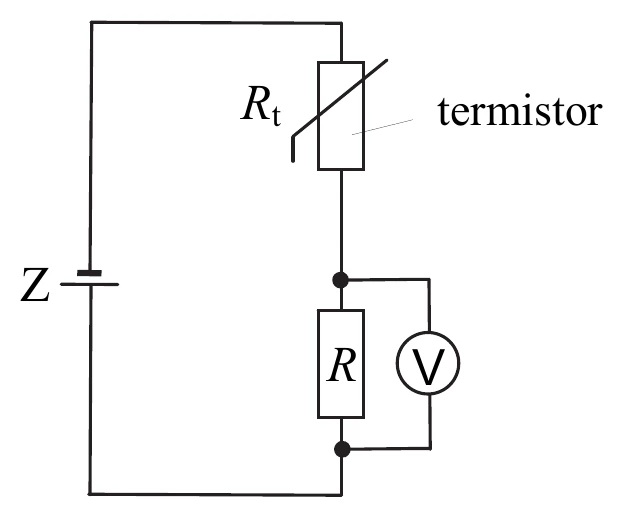

Termistor jest opornikiem półprzewodnikowym, którego opór zależy od temperatury. Poniżej po lewej stronie przedstawiono wykres zależności oporu pewnego termistora od temperatury. Termistor został włączony w obwód elektryczny, którego schemat przedstawiono po prawej stronie. Napięcie źródła Z ma wartość 12 V, a opór $R$ wynosi 500 $Ω$ . Opór woltomierza jest bardzo duży.

wykres zależności oporu termistora od temperatury

schemat obwodu elektrycznego z termistorem

Zadanie 14.3

Układ przedstawiony w treści zadania stosuje się do pomiaru temperatury otoczenia termistora, gdy w obwodzie płynie prąd o niewielkim natężeniu.

Wyjaśnij, dlaczego pomiar temperatury otoczenia przestanie być poprawny, gdy natężenie prądu znacznie wzrośnie (np. w wyniku zastosowania wyższego napięcia zasilania).
