Zadanie 4.1 — Hydrostatyka · Matura 2016, poziom Rozszerzony

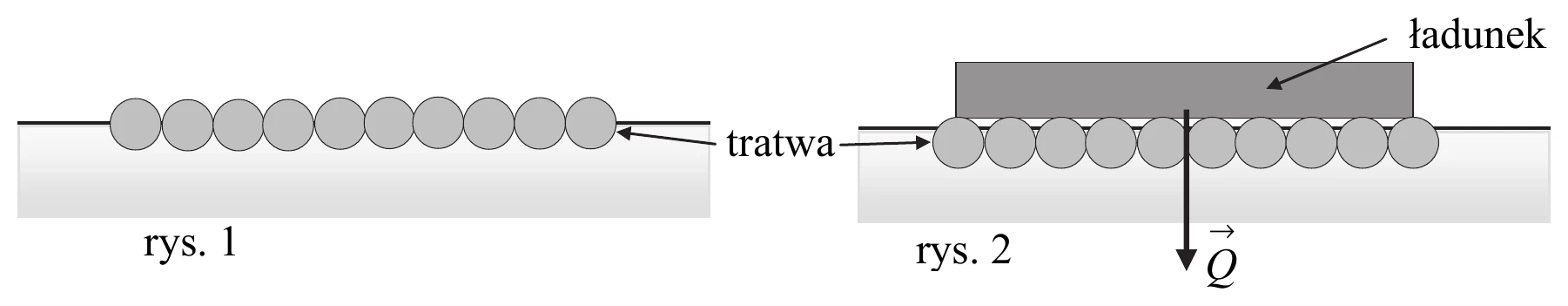

Na rysunku 1 przedstawiono pływającą na powierzchni wody tratwę bez obciążenia, a na rysunku 2 - pływającą tratwę obciążoną ładunkiem. Wektor siły $\overrightarrow{Q}$ na rysunku 2 odpowiada tylko ciężarowi ładunku. Dorysuj na każdym rysunku wektory ciężaru tratwy $\overrightarrow{P}$ (bez ładunku) i działającej na nią siły wyporu $\overrightarrow{F}$. Oznacz narysowane siły. Zachowaj relacje pomiędzy długościami wektorów sił (dotyczy to zarówno porównania sił na jednym z rysunków, jak i porównania obu rysunków).
