Informacja do zadania:

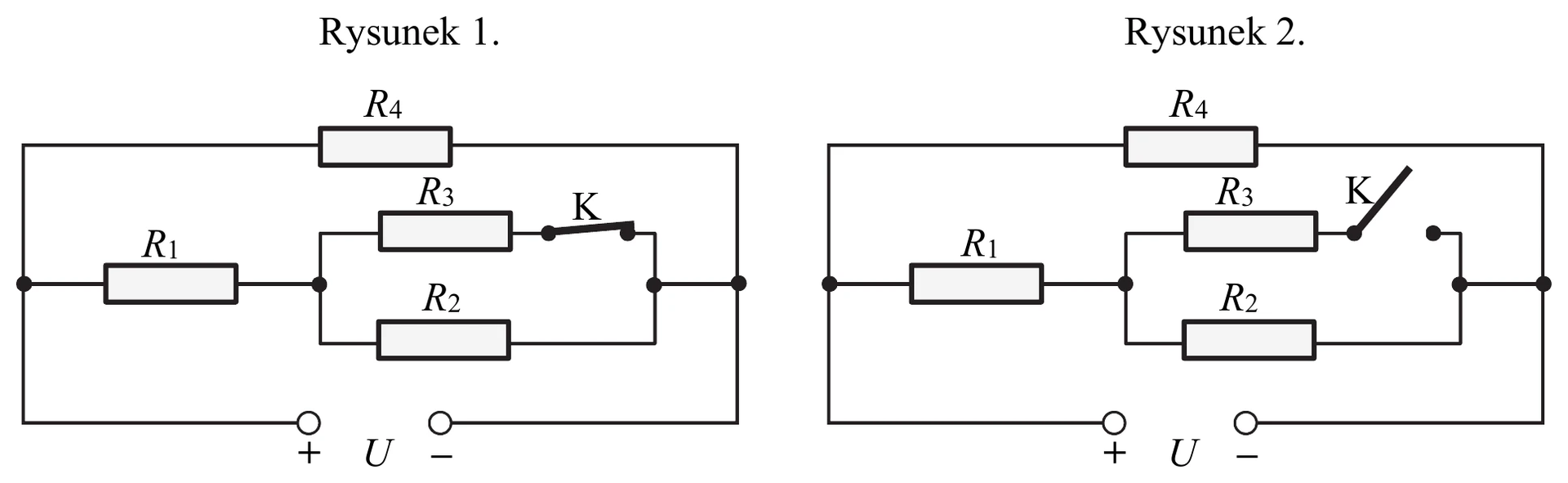

Cztery oporniki $R_{1}$ , $R_{2}$ , $R_{3}$ , $R_{4}$ o jednakowym oporze elektrycznym $R$ połączono w obwód, który następnie podłączono do źródła stałego napięcia elektrycznego $U$ . Na rysunku 1. przedstawiono schemat obwodu w sytuacji, gdy klucz $K$ jest zamknięty, a na rysunku 2. – gdy klucz $K$ jest otwarty. Przyjmij, że napięcie $U$ zasilające obwód jest takie samo w obu sytuacjach.

Rysunek 1.

Zadanie 10.2

Po otwarciu klucza $K$ w obwodzie (zobacz rysunek 2.) ustalił się nowy rozkład napięć na opornikach i nowy rozkład natężeń prądów przepływających przez oporniki.

Uzupełnij tabelę. Wpisz właściwe określenia (wybrane spośród podanych w nawiasach) dotyczące zmian natężenia prądu płynącego przez dany opornik po otwarciu klucza $K$ oraz zmian napięcia na danym oporniku po otwarciu klucza $K$ .

Opornik	Natężenie prądu (zmalało / wzrosło / się nie zmieniło)	Napięcie (zmalało / wzrosło / się nie zmieniło)
$R_{1}$
$R_{2}$
$R_{4}$
