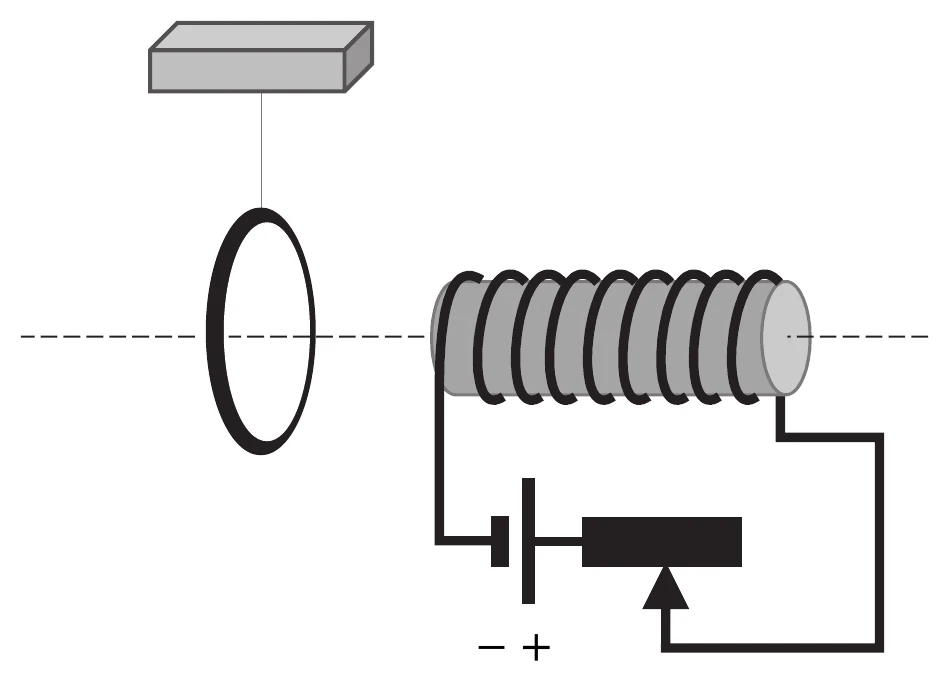

Lekki, aluminiowy pierścień zawieszono na nitce w pobliżu zwojnicy. Środek pierścienia i środki pętli zwojnicy leżą na jednej prostej. Wewnątrz zwojnicy znajduje się pręt wykonany z ferromagnetyka. Do zwojnicy podłączono źródło stałego napięcia i opornik suwakowy. Gdy w obwodzie płynął prąd stały, to pierścień wisiał pionowo. Tę sytuację przedstawiono na rysunku poniżej. Następnie suwak opornika przesuwano w różne strony i obserwowano zachowanie się pierścienia.
Uwaga! Bliżej patrzącego jest część pierścienia narysowana grubszą linią.
a) (2 pkt)
Uzupełnij zdania 1. i 2., tak aby były prawdziwe. Podkreśl właściwe określenia wybrane spośród podanych w nawiasach.
Gdy suwak opornika jest przesuwany w lewo według rysunku (w stronę źródła napięcia), to indukcja pola magnetycznego zwojnicy (rośnie / maleje / pozostaje stała).
Jeżeli indukcja pola magnetycznego wytwarzanego przez zwojnicę rośnie, to pierścień (jest przyciągany / jest odpychany / nie jest ani przyciągany, ani odpychany) przez zwojnicę.
b) (1 pkt)
Zaznacz poprawne dokończenie zdania wybrane spośród A–C.

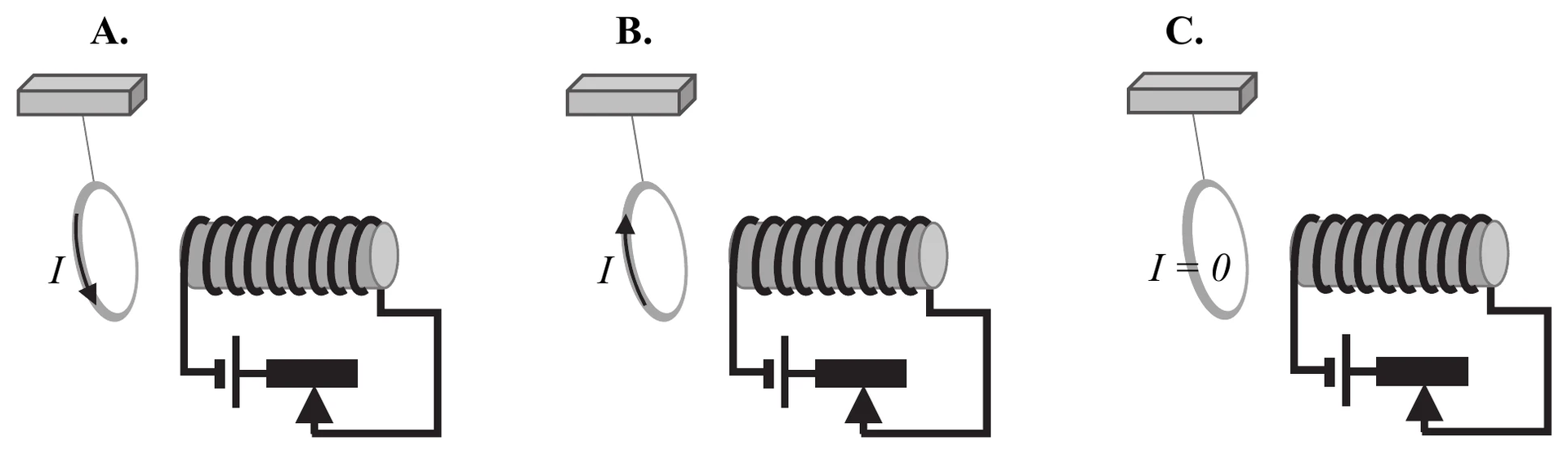

W sytuacji, gdy pierścień jest przyciągany przez zwojnicę, to prąd w pierścieniu jest taki, jak przedstawiono na rysunku
