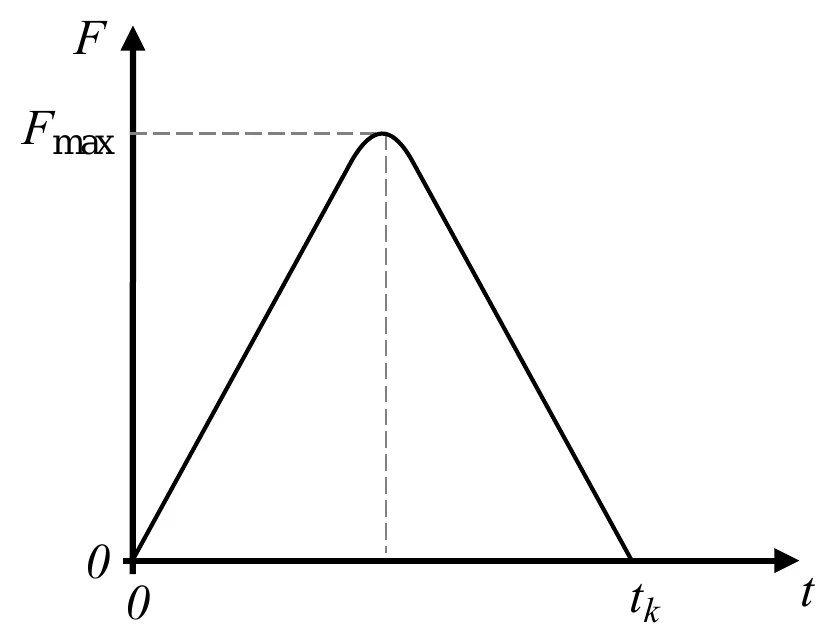

Tenisista uderzył rakietą w podrzuconą pionowo piłkę tenisową. Tuż po odbiciu się od rakiety piłka uzyskała prędkość o kierunku poziomymi wartości . Na wykresie obok przedstawiono zależność wartości siły reakcji działającej na piłkę w kierunku poziomym podczas uderzenia (tzn. gdy piłka pozostawała w kontakcie z rakietą) od czasu. Czas działania siły reakcji na piłkę wynosił . Przyjmij model zjawiska, w którym piłka nie ulegała odkształceniom w trakcie uderzenia, i pomiń opory ruchu. Osie na wszystkich wykresach wyskalowane są w zwykły sposób – tzn. liniowo.

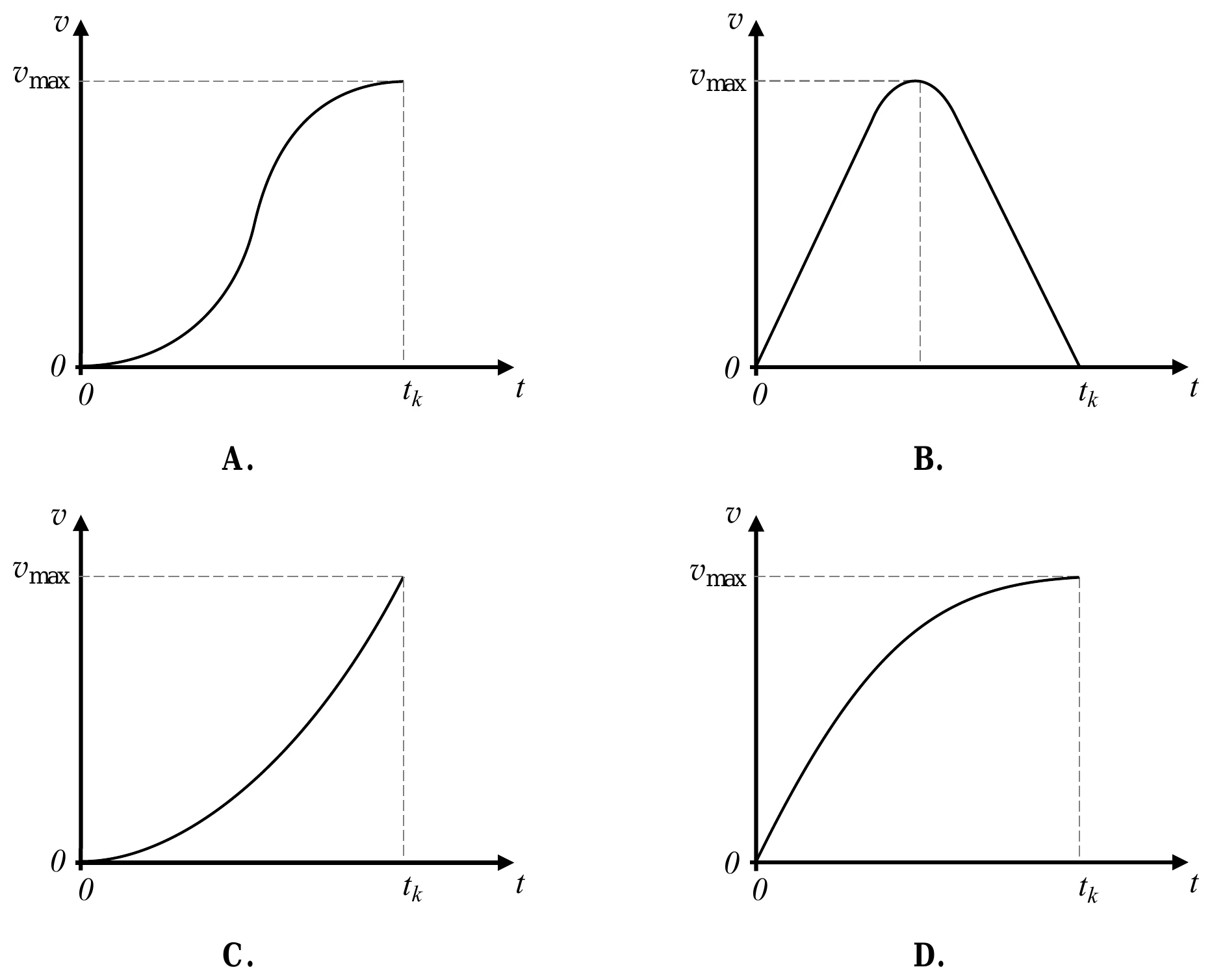

Spośród rysunków A-D wybierz i zaznacz rysunek z wykresem prawidłowo przedstawiającym zależność poziomej składowej prędkości piłki od czasu podczas kontaktu piłki z rakietą.
