Zadanie 6.3 — Termodynamika · Matura 2021, poziom Rozszerzony

Matura 2021 • Czerwiec • Rozszerzony • Stara formuła • Zad. 6.3

2 pkt

Termodynamika

Informacja do zadania:

Na poniższym diagramie przedstawiono wykres zależności ciśnienia p od objętości V w cyklu przemian termodynamicznych ustalonej masy gazu doskonałego. Te przemiany zachodzą podczas pracy pewnego silnika cieplnego S. Silnik S oddaje do otoczenia w jednym cyklu pracy ciepło równe 2640 J. Wartości $p_{1}$ i $V_{1}$ spełniają zależność $p_{1}$ · $V_{1}$ = 480 J.

Na wykresie oznaczono cztery stany gazu: $G_{1}$ , $G_{2}$ , $G_{3}$ , $G_{4}$ (w których następuje zmiana rodzaju przemiany).
diagram pV

Zadanie 6.3

Temperaturę gazu w stanie G₁ oznaczymy jako $T_{1}$ .

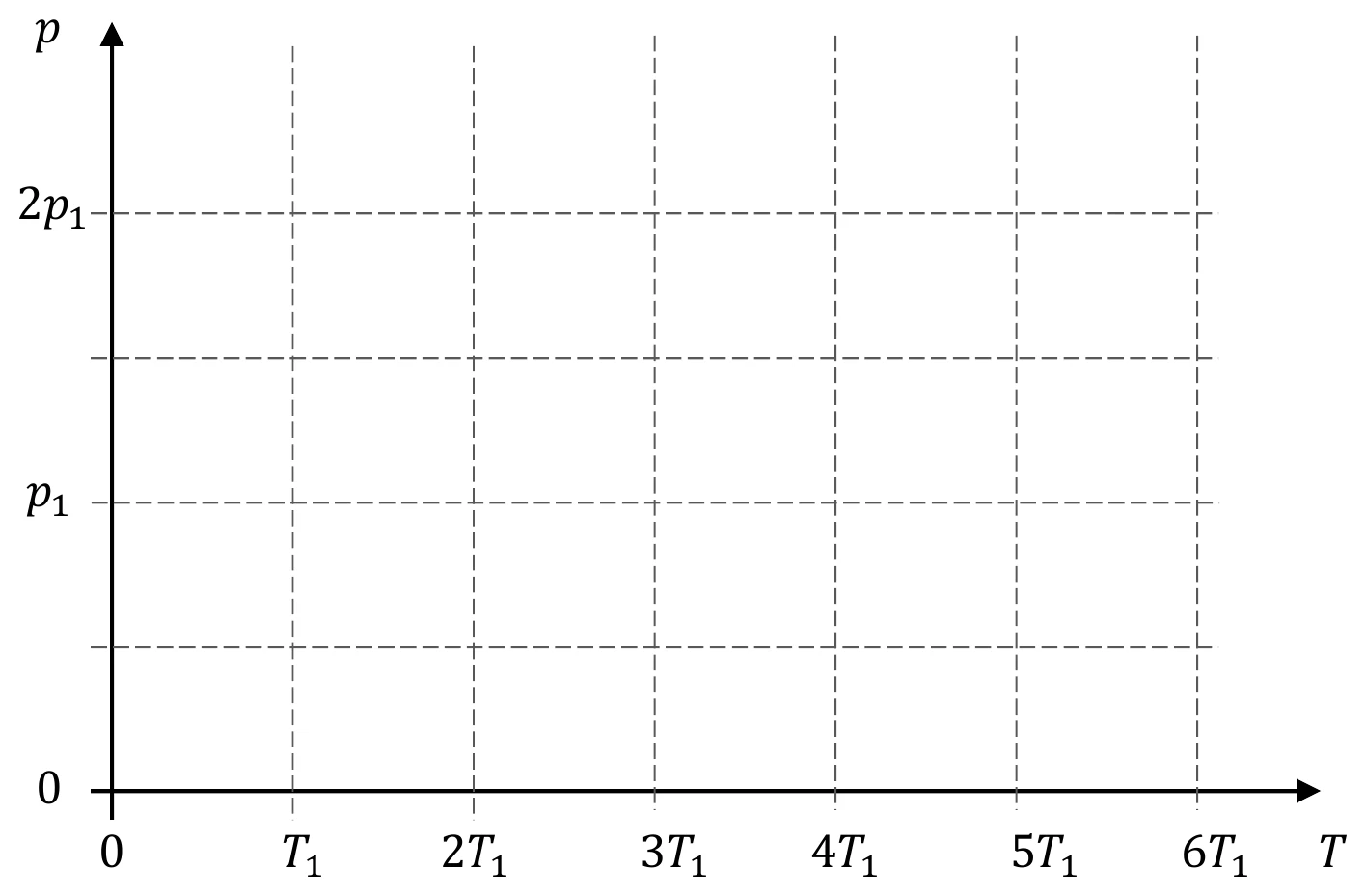

Na poniższym diagramie współrzędnych narysuj wykres zależności ciśnienia $p$ od temperatury $T$ w cyklu G₁–G₂–G₃–G₄. Oznacz stany gazu: G₁, G₂, G₃, G₄.

wykres p(T)
