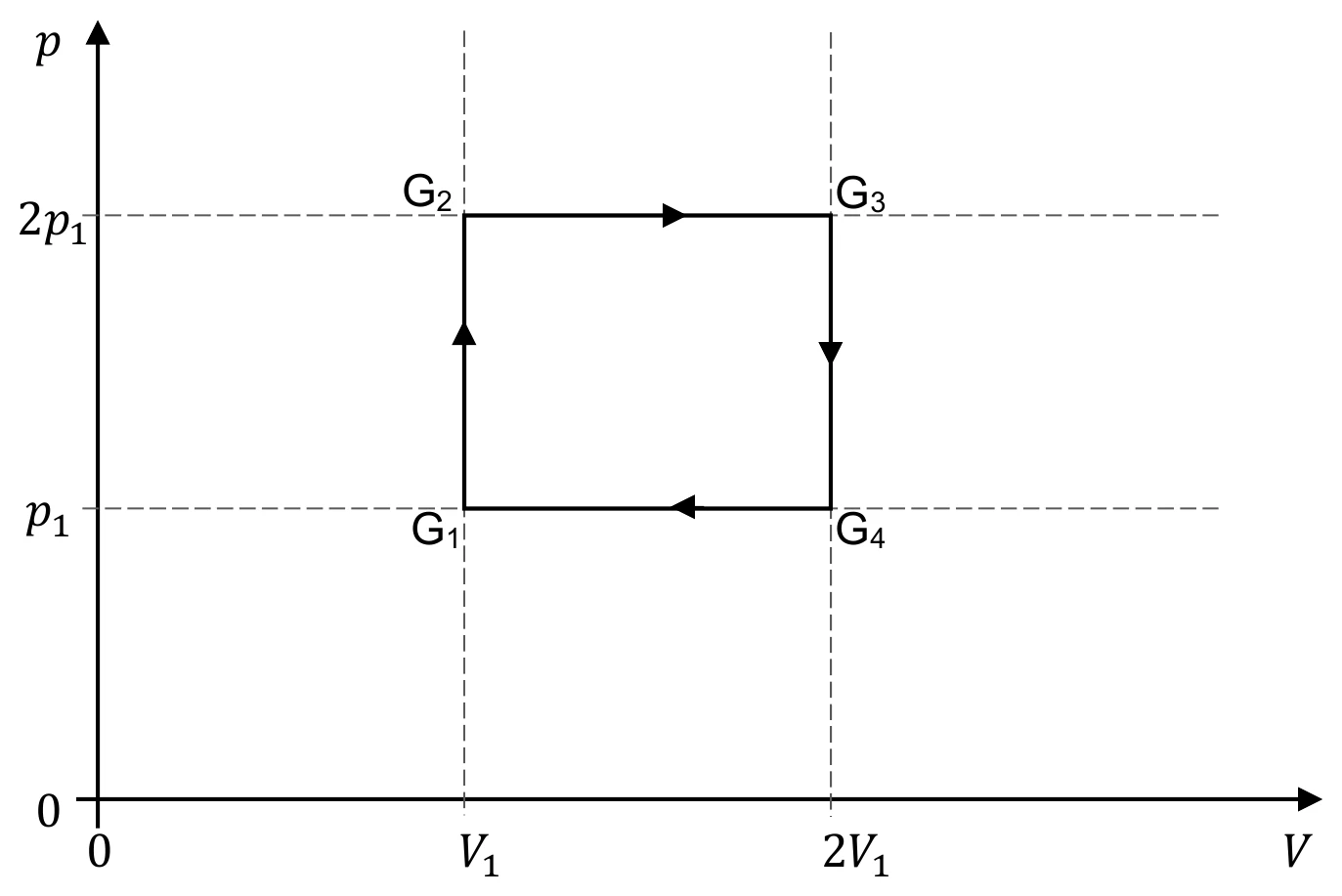

Na poniższym diagramie przedstawiono wykres zależności ciśnienia p od objętości V w cyklu przemian termodynamicznych ustalonej masy gazu doskonałego. Te przemiany zachodzą podczas pracy pewnego silnika cieplnego S. Silnik S oddaje do otoczenia w jednym cyklu pracy ciepło równe 2640 J. Wartości i spełniają zależność · = 480 J.
Na wykresie oznaczono cztery stany gazu: , , , (w których następuje zmiana rodzaju przemiany).
