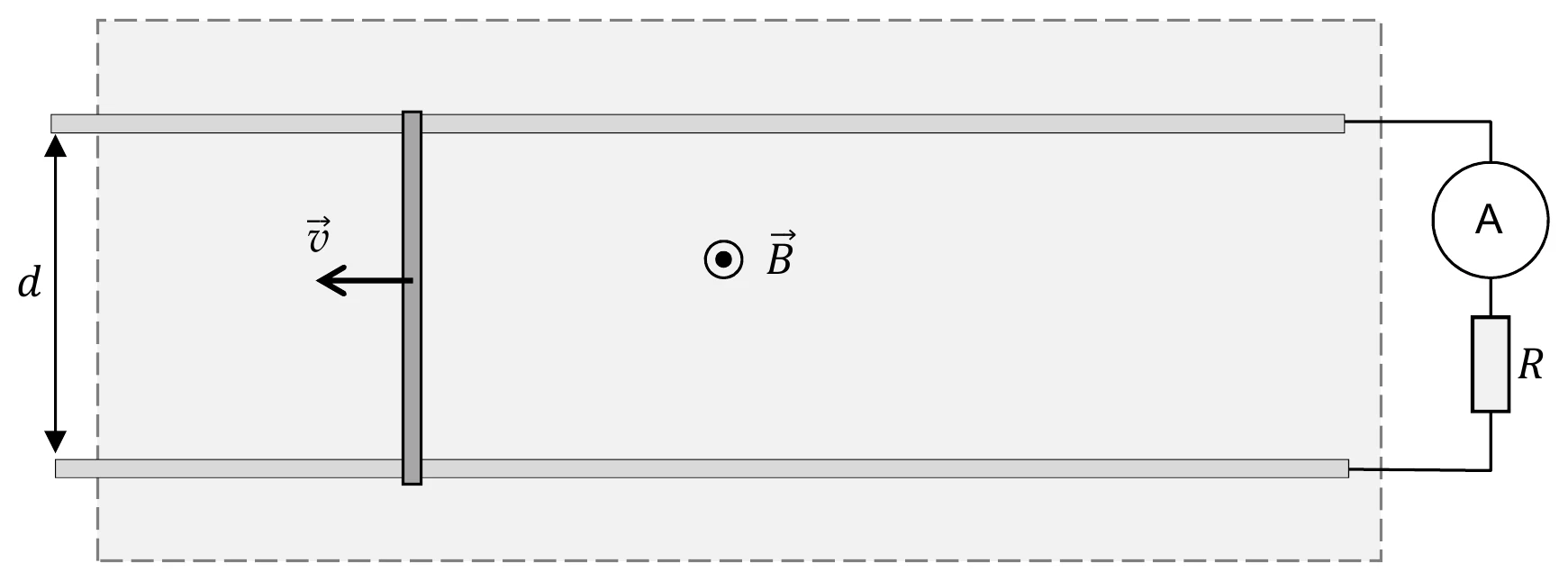

Dwa miedziane pręty umieszczono równolegle w płaszczyźnie poziomej. Odległość pomiędzy tymi prętami wynosiła m. Pręty były unieruchomione, a do ich końców podłączono amperomierz. Oba pręty znajdowały się w obszarze jednorodnego pola magnetycznego. Wektor indukcji magnetycznej tego pola miał wartość T i był zwrócony prostopadle przed płaszczyznę rysunku – zwrot oznaczono symbolem . Obszar pola magnetycznego oznaczono na rysunku prostokątem obramowanym linią przerywaną.
Na prętach, prostopadle do obu z nich, w obszarze jednorodnego pola magnetycznego położono aluminiową poprzeczkę. Następnie poprzeczkę przesuwano w lewo, działając na nią stałą siłą zewnętrzną w kierunku poziomym. W wyniku tego poprzeczka poruszała się ze stałą prędkością o wartości m/s. W czasie, gdy poprzeczka poruszała się w ten sposób, amperomierz wskazywał natężenie prądu równe A. Całkowity opór elektryczny obwodu oznaczono na rysunku jako .
Do analizy zagadnienia przyjmij model zjawiska, w którym:
• pomijamy pole magnetyczne wytworzone przez prąd płynący w obwodzie
• pomijamy siłę tarcia pomiędzy poprzeczką a prętami
• pomijamy opór elektryczny obu prętów i poprzeczki, a uwzględniamy łączny opór amperomierza oraz przewodów łączących amperomierz z prętami.
