Zadanie 10.3 — Magnetyzm · Matura 2021, poziom Rozszerzony

Kwadratową ramkę o długości boku $a$ = 0,20 m umieszczono w obszarze zmiennego pola magnetycznego. Ramkę wykonano z przewodnika, a całkowity opór elektryczny ramki wynosi $R$ = 2 $\Omega$. Płaszczyzna powierzchni ramki jest prostopadła do linii pola magnetycznego. Wartość $B$ wektora indukcji zewnętrznego pola magnetycznego, w obszarze zajmowanym przez ramkę, zmienia się w czasie $t$, od chwili $t_0$ = 0 do chwili $t_1$, zgodnie z zależnością:

$$B(t)=\beta t\text{gdzie}\beta =3\frac{T}{s}$$

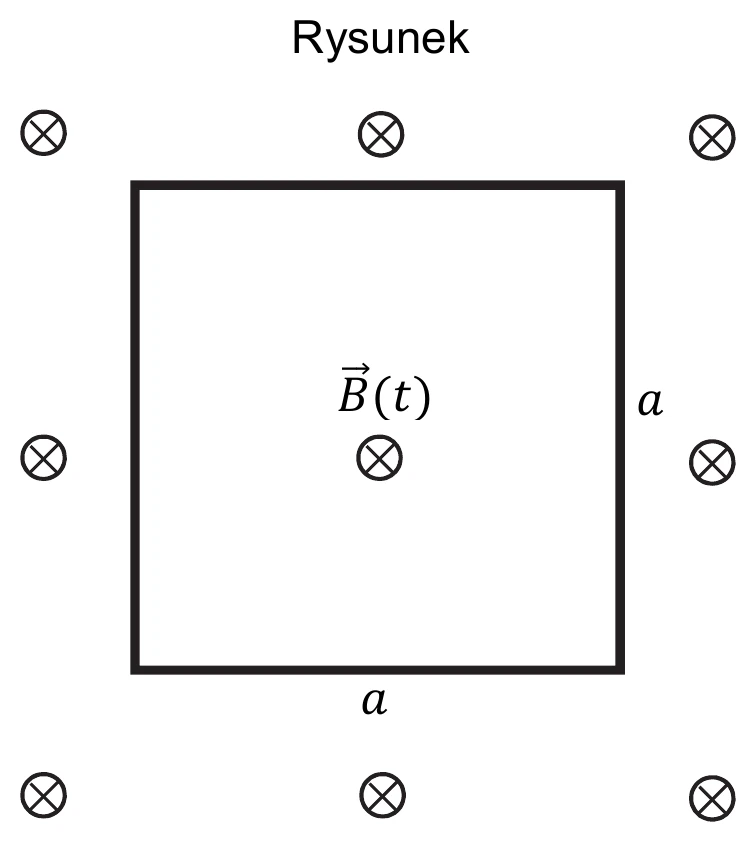

Na rysunku przedstawiono opisaną sytuację w widoku z góry. Symbolem $\otimes$ oznaczono zwrot wektora indukcji magnetycznej $\vec{B}(t)$ za płaszczyznę rysunku.
