Zadanie 9.2 — Optyka · Matura 2021, poziom Rozszerzony

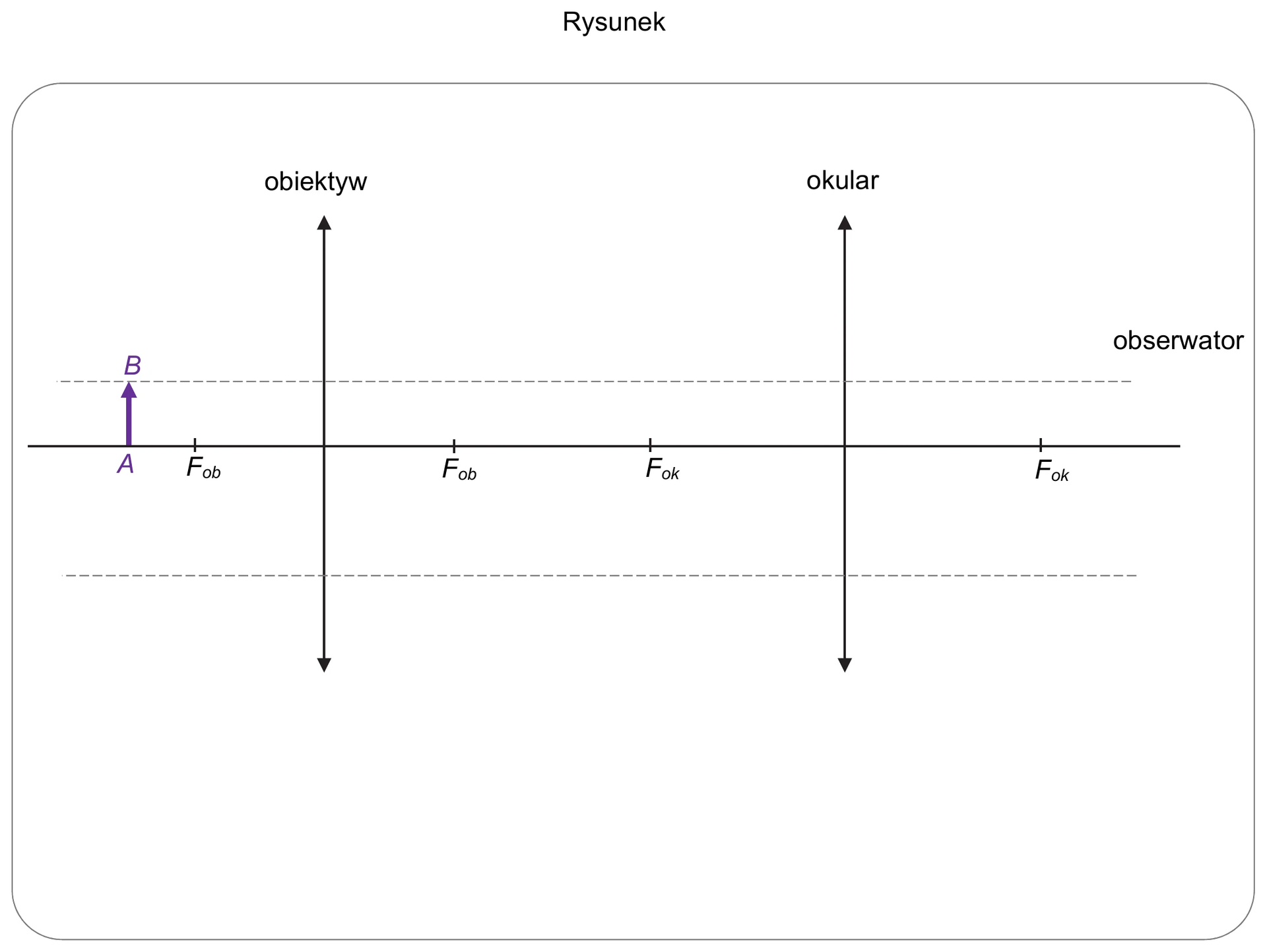

Na rysunku poniżej przedstawiono układ optyczny składający się z dwóch soczewek skupiających: obiektywu i okularu. Ogniska obiektywu i okularu oznaczono na osi optycznej układu jako $F_{ob}$ i $F_{ok}$. Przedstawiony układ jest uproszczonym modelem mikroskopu.

Powstawanie obrazu w takim układzie optycznym jest następujące. Gdy przedmiot $AB$ jest ustawiony na osi optycznej układu tuż przed ogniskiem obiektywu (jak na rysunku), to obiektyw tworzy obraz rzeczywisty $A^{\prime }{B}^{\prime }$ przedmiotu $AB$. Ten obraz $A^{\prime }{B}^{\prime }$ jest z kolei przedmiotem dla okularu, który tworzy z niego obraz pozorny $A^{\prime \prime }{B}^{\prime \prime }$. Obraz $A^{\prime \prime }{B}^{\prime \prime }$ jest tym, co widzi obserwator przez okular.
