Zadanie 2 — Dynamika · Matura 2022, poziom Rozszerzony

Na płaskiej, poziomej powierzchni stołu leży książka, a na książce leży zeszyt.

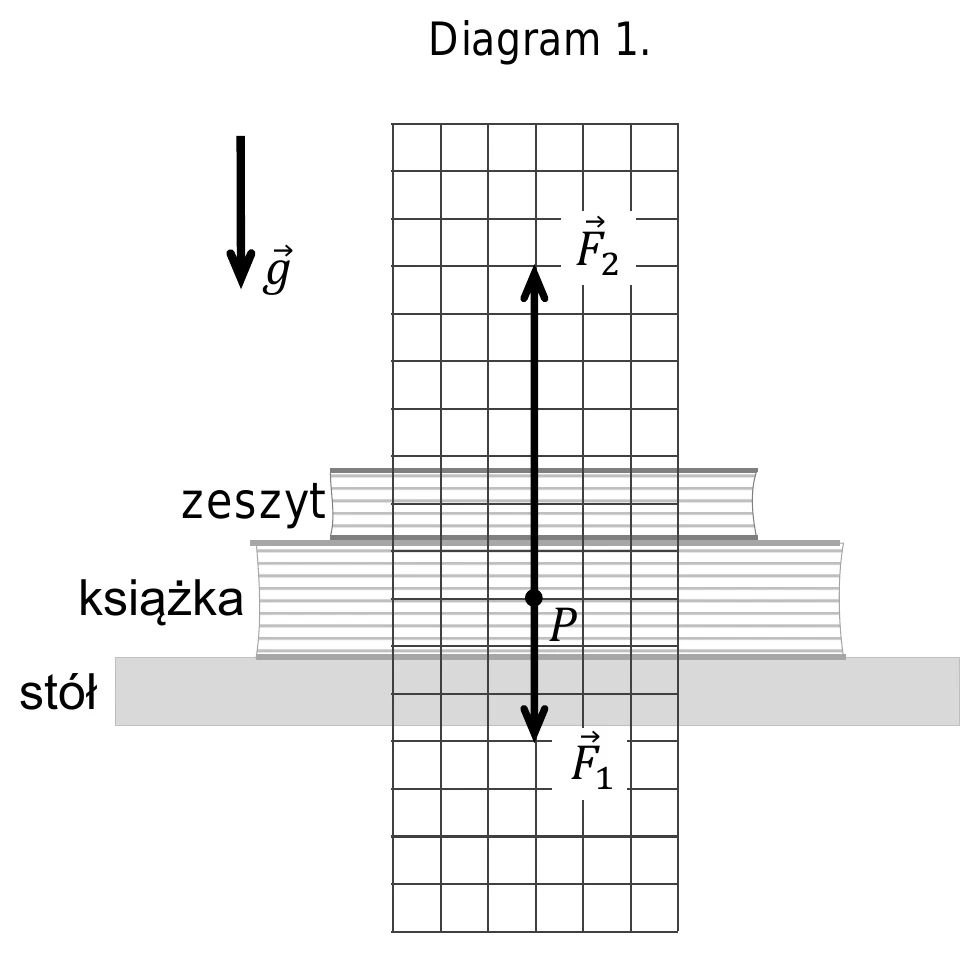

Na diagramie 1. narysowano dwie z trzech sił działających na książkę (w układzie inercjalnym):
${\vec{F}}_1$ – siłę nacisku zeszytu działającą na książkę, ${\vec{F}}_2$ – siłę reakcji stołu działającą na książkę.

Długości wektorów na diagramie odpowiadają wartościom tych sił, a długość boku kratki
odpowiada umownej jednostce siły. Punkt $P$ (na diagramach 1. i 2.) reprezentuje książkę,
punkt $Q$ (na diagramie 3.) reprezentuje zeszyt.

Na diagramach 2. i 3. narysuj i oznacz odpowiednio:

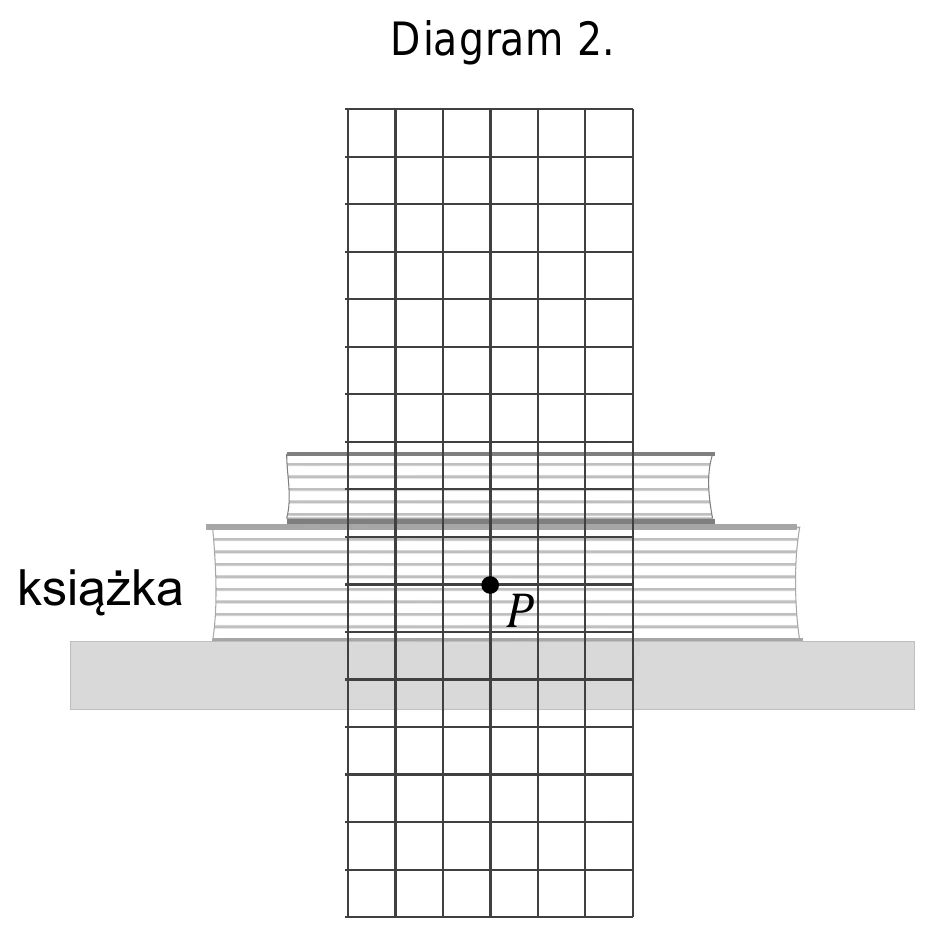

${\vec{F}}_3$ – siłę ciężkości działającą na książkę, przyłożoną w punkcie $P$;

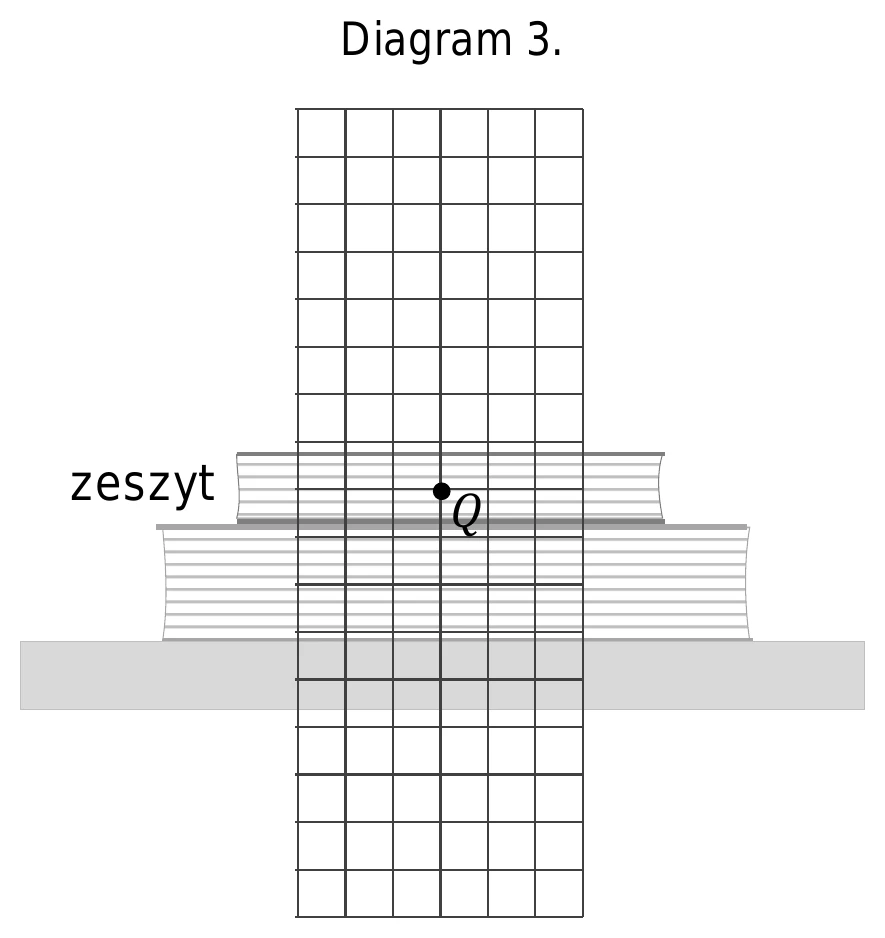

${\vec{F}}_4$ – siłę reakcji książki działającą na zeszyt, przyłożoną w punkcie $Q$.
Zachowaj odpowiednie kierunki, zwroty oraz długości wektorów, odpowiadające
wartościom tych sił.
