Zadanie 6.1 — Prąd elektryczny · Matura 2022, poziom Rozszerzony

Matura 2022 • Próbna • Rozszerzony • Nowa formuła • Zad. 6.1

1 pkt

Prąd elektryczny

Informacja do zadania:

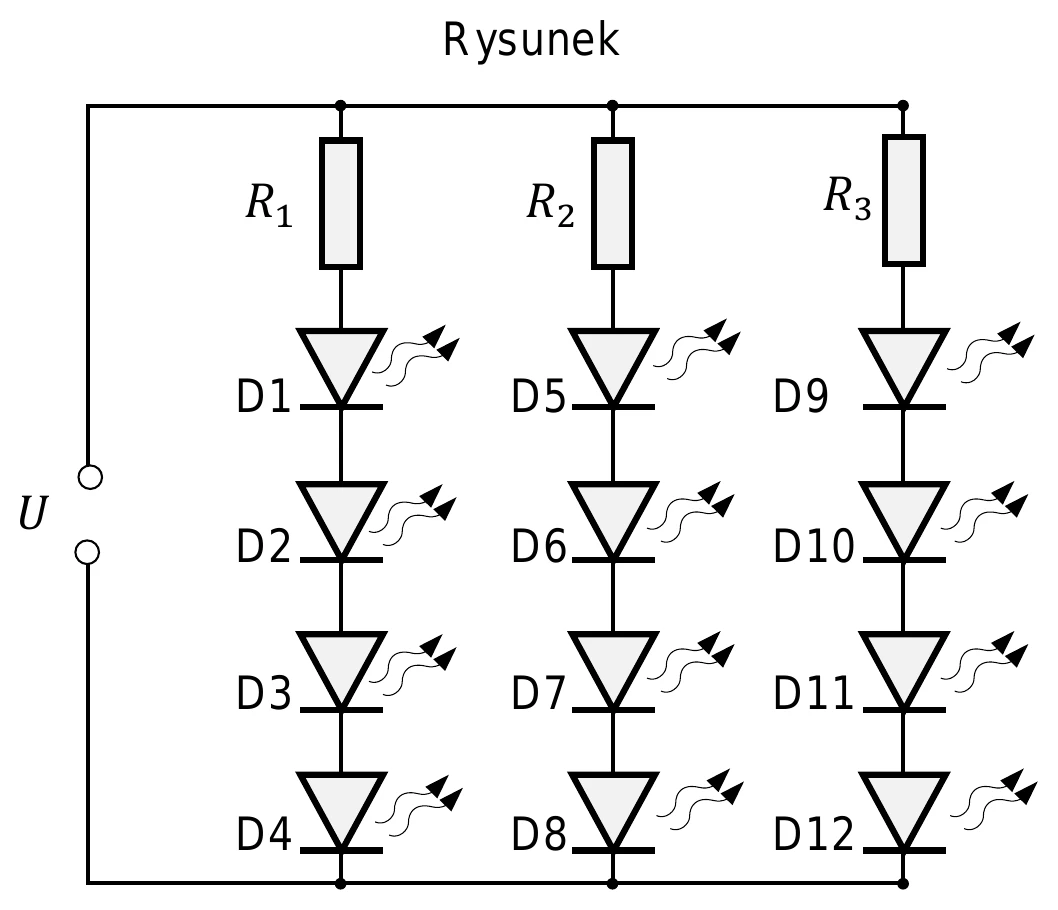

Na rysunku przedstawiono schemat obwodu elektrycznego pewnego źródła światła zasilanego baterią. Ten obwód zawiera 12 jednakowych półprzewodnikowych diod świecących LED (D1 – D12) oraz trzy oporniki, każdy o takim samym oporze $R_{1} = R_{2} = R_{3}$ .

Przyjmij, że napięcie na baterii jest stałe i wynosi $U = 11, 2 V$ , a opór wewnętrzny tej baterii można pominąć.

Gdy w obwodzie płynie prąd, to napięcie na każdym z oporników wynosi $U_{R} = 2, 40 V$ , a każda z diod D1 – D12 emituje światło.

schemat

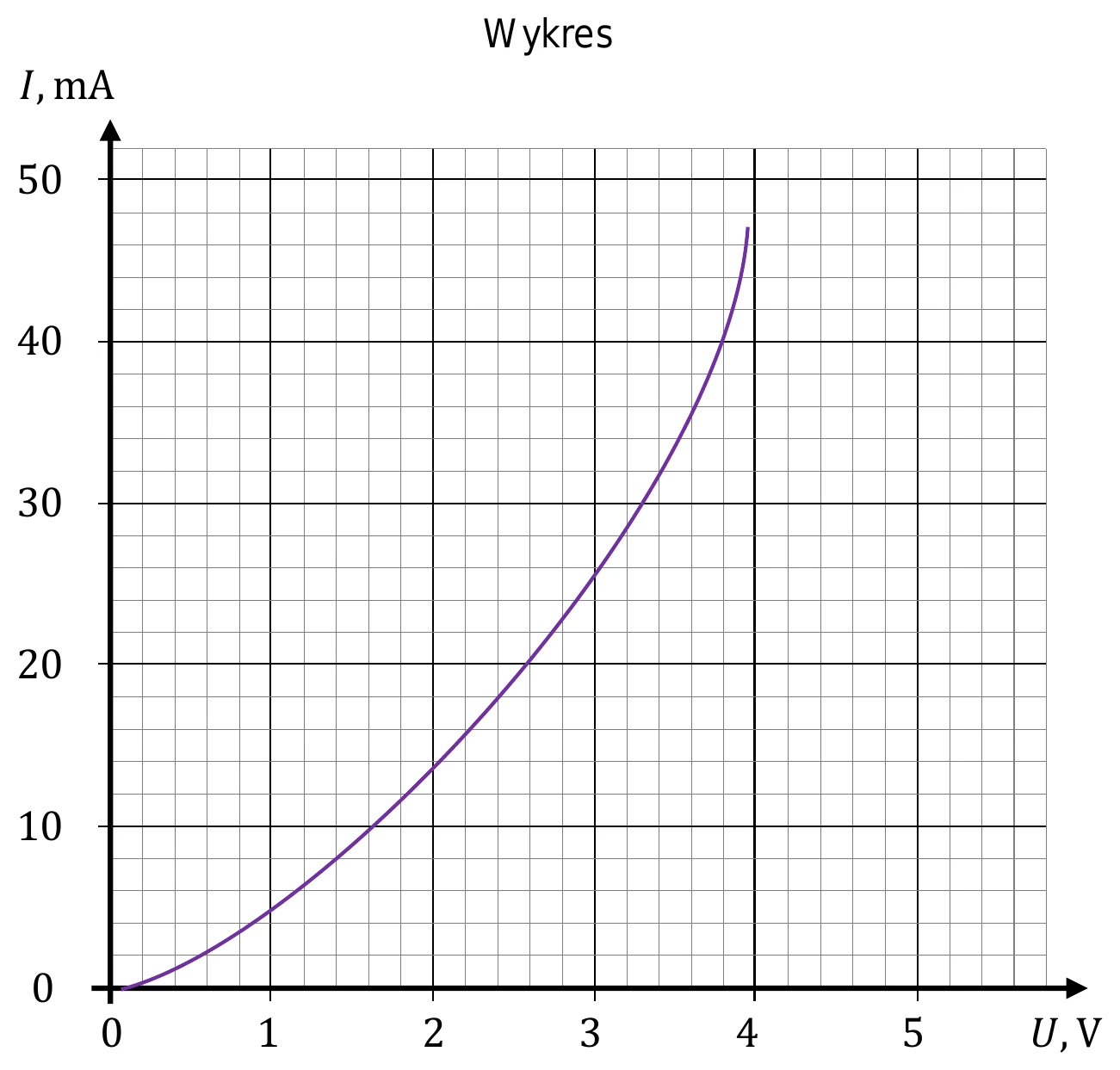

Na wykresie przedstawiono charakterystykę prądowo-napięciową pojedynczej diody półprzewodnikowej w kierunku przewodzenia.

wykres

Zadanie 6.1

Dokończ zdanie. Zaznacz odpowiedź A, B albo C i jej uzasadnienie 1., 2. albo 3.

Wraz ze wzrostem temperatury opór diody (o charakterystyce prądowo-napięciowej przedstawionej na wykresie) w kierunku przewodzenia

A.	rośnie,	ponieważ liczba swobodnych nośników ładunku elektrycznego	1.	się nie zmienia.
B.	maleje,		2.	się zwiększa.
C.	pozostaje stały,		3.	się zmniejsza.
