Pracownik na budowie miał podnieść do pozycji pionowej długą, jednorodną, sztywną i cienką deskę o masie 20 kg i długości 4 m. Początkowo deska leżała na płaskim, poziomym podłożu. Aby ułatwić sobie pracę, pracownik przymocował linę do jednego końca deski i powoli zaczął ciągnąć tę linę w górę.

W trakcie podnoszenia deski pracownik przemieszczał się po podeście do przodu tak, że lina utrzymywała cały czas kierunek pionowy, a drugi koniec deski opartej o ziemię się nie przesuwał (zobacz rysunek). W obliczeniach pomiń masę liny.

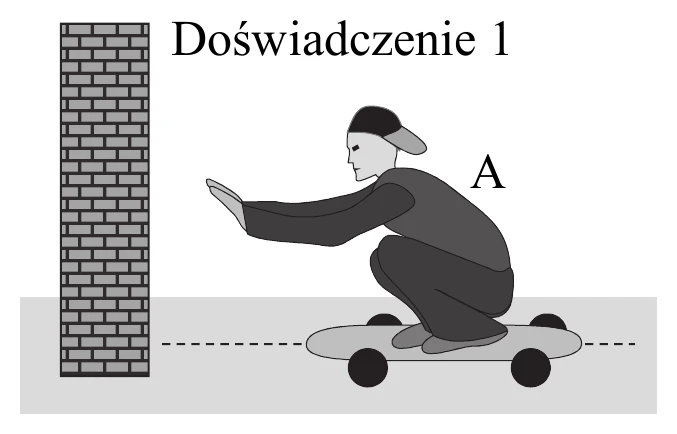

Dwaj chłopcy przeprowadzili doświadczenia. W pierwszym doświadczeniu chłopiec A usiadł na deskorolce stojącej w pobliżu ściany i w pewnej chwili odepchnął się od tej ściany (zobacz rysunek obok). Tuż po odepchnięciu chłopiec uzyskał względem podłoża prędkość w kierunku poziomym, o wartości $4\frac{m}{s}$.

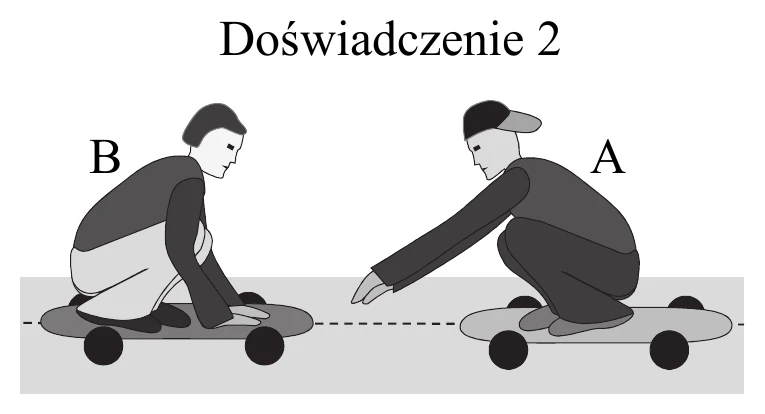

Następnie chłopiec A wykonał drugie doświadczenie. Tym razem odepchnął się od drugiej, identycznej deskorolki z nieruchomo siedzącym na niej chłopcem B. Masy obu chłopców były jednakowe, a deskorolki początkowo spoczywały względem podłoża i ustawione były tak, że mogły poruszać się w przeciwne strony wzdłuż linii prostej (zobacz rysunek obok).

Przyjmij, że w każdym z doświadczeń, na skutek odepchnięcia się chłopca A (w pierwszym – od ściany, w drugim – od deskorolki) została wykonana jednakowa praca przez siły wprawiające układy w ruch. Przyjmij także, że w obu doświadczeniach – podczas odepchnięcia, a także tuż po nim – pomijamy skutki działania sił oporów ruchu (z wyjątkiem tarcia statycznego). Załóż ponadto, że masy kółek deskorolki są pomijalnie małe.

Dwaj chłopcy przeprowadzili doświadczenia. W pierwszym doświadczeniu chłopiec A usiadł na deskorolce stojącej w pobliżu ściany i w pewnej chwili odepchnął się od tej ściany (zobacz rysunek obok). Tuż po odepchnięciu chłopiec uzyskał względem podłoża prędkość w kierunku poziomym, o wartości $4\frac{m}{s}$.

Następnie chłopiec A wykonał drugie doświadczenie. Tym razem odepchnął się od drugiej, identycznej deskorolki z nieruchomo siedzącym na niej chłopcem B. Masy obu chłopców były jednakowe, a deskorolki początkowo spoczywały względem podłoża i ustawione były tak, że mogły poruszać się w przeciwne strony wzdłuż linii prostej (zobacz rysunek obok).

Przyjmij, że w każdym z doświadczeń, na skutek odepchnięcia się chłopca A (w pierwszym – od ściany, w drugim – od deskorolki) została wykonana jednakowa praca przez siły wprawiające układy w ruch. Przyjmij także, że w obu doświadczeniach – podczas odepchnięcia, a także tuż po nim – pomijamy skutki działania sił oporów ruchu (z wyjątkiem tarcia statycznego). Załóż ponadto, że masy kółek deskorolki są pomijalnie małe.

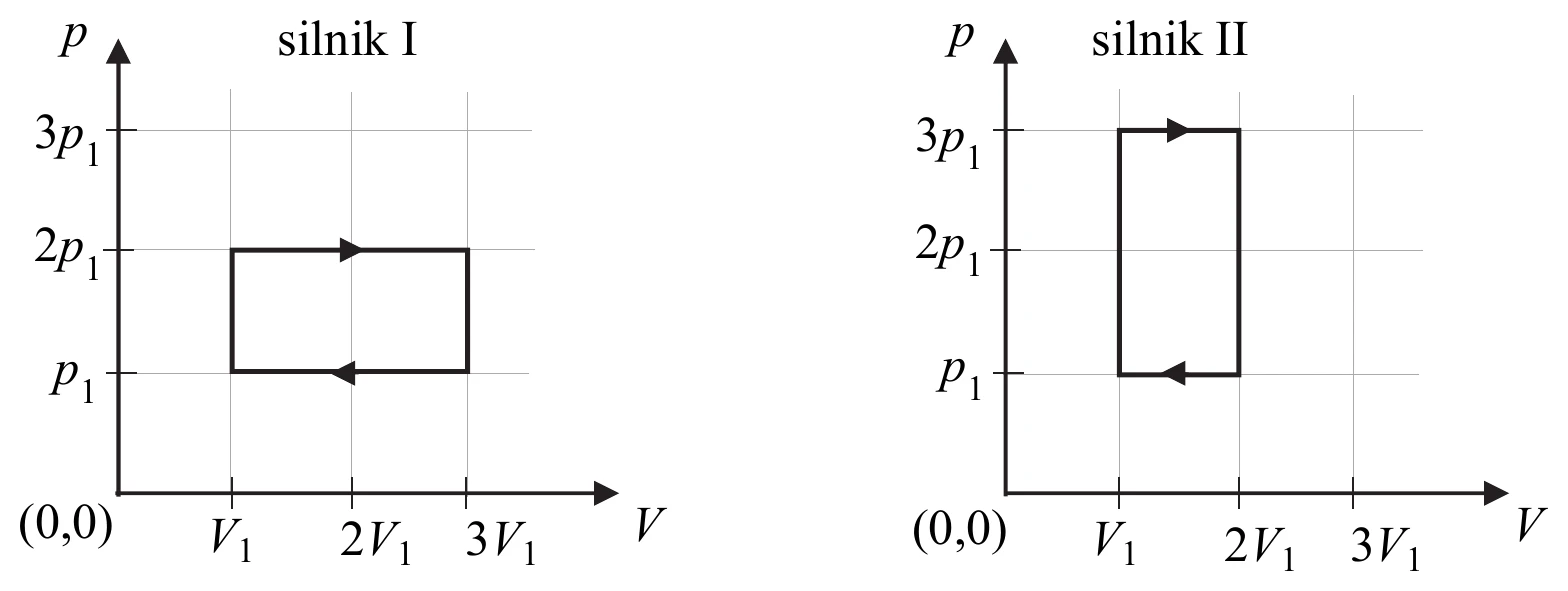

Na wykresach poniżej przedstawiono cykle termodynamiczne dwóch silników cieplnych. Osie na obu wykresach są wyskalowane tak samo. Substancją roboczą w każdym silniku jest 1 mol gazu doskonałego o tym samym cieple molowym. Silnik I w jednym cyklu pracy oddaje łącznie 19 kJ ciepła, a pobiera łącznie 23 kJ ciepła (3 kJ w przemianie izochorycznej i 20 kJ w przemianie izobarycznej).

Na wykresach poniżej przedstawiono cykle termodynamiczne dwóch silników cieplnych. Osie na obu wykresach są wyskalowane tak samo. Substancją roboczą w każdym silniku jest 1 mol gazu doskonałego o tym samym cieple molowym. Silnik I w jednym cyklu pracy oddaje łącznie 19 kJ ciepła, a pobiera łącznie 23 kJ ciepła (3 kJ w przemianie izochorycznej i 20 kJ w przemianie izobarycznej).

Na wykresach poniżej przedstawiono cykle termodynamiczne dwóch silników cieplnych. Osie na obu wykresach są wyskalowane tak samo. Substancją roboczą w każdym silniku jest 1 mol gazu doskonałego o tym samym cieple molowym. Silnik I w jednym cyklu pracy oddaje łącznie 19 kJ ciepła, a pobiera łącznie 23 kJ ciepła (3 kJ w przemianie izochorycznej i 20 kJ w przemianie izobarycznej).

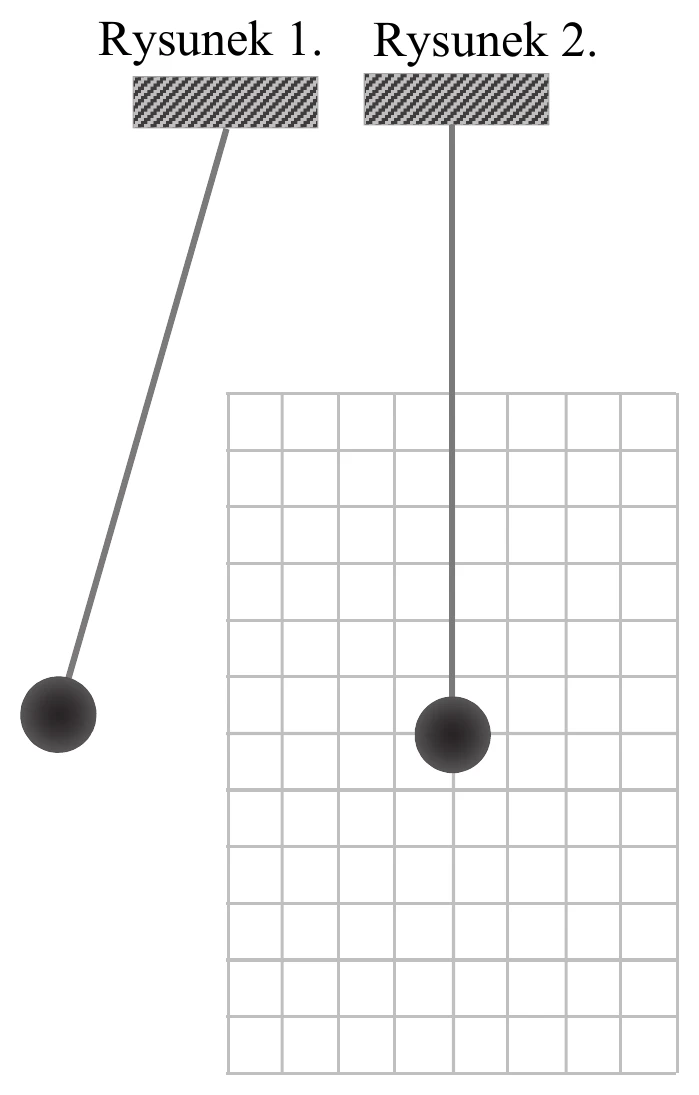

Kulę o promieniu 40 cm zawieszono na linie o długości 6 m. Następnie układ wychylono o pewien kąt i puszczono swobodnie. Rysunek 1. przedstawia sytuację w chwili, gdy kula jest wychylona maksymalnie względem pionu, natomiast rysunek 2. – gdy kula przechodzi przez najniższy punkt toru (a lina – przez położenie pionowe).

Kulę o promieniu 40 cm zawieszono na linie o długości 6 m. Następnie układ wychylono o pewien kąt i puszczono swobodnie. Rysunek 1. przedstawia sytuację w chwili, gdy kula jest wychylona maksymalnie względem pionu, natomiast rysunek 2. – gdy kula przechodzi przez najniższy punkt toru (a lina – przez położenie pionowe).

Kulę o promieniu 40 cm zawieszono na linie o długości 6 m. Następnie układ wychylono o pewien kąt i puszczono swobodnie. Rysunek 1. przedstawia sytuację w chwili, gdy kula jest wychylona maksymalnie względem pionu, natomiast rysunek 2. – gdy kula przechodzi przez najniższy punkt toru (a lina – przez położenie pionowe).

Do pomiaru siły elektromotorycznej (SEM) i oporu wewnętrznego baterii zastosowano woltomierz i zestaw 8 oporników o oporze $4\Omega$ każdy.

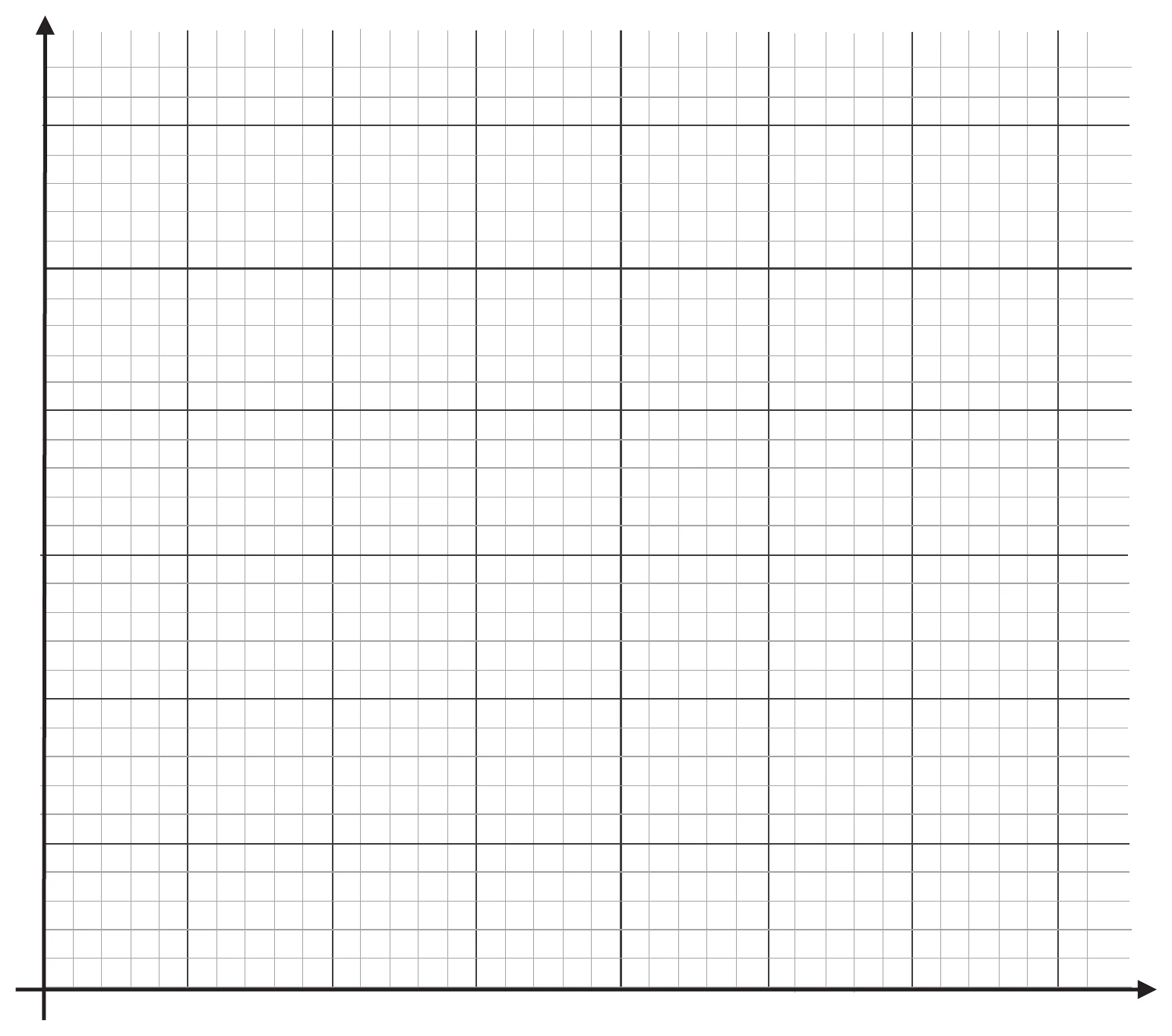

Wykonano sześć pomiarów. Odpowiednio łączono różne liczby oporników, dzięki czemu za każdym razem otrzymywano układ o innym oporze zastępczym. Następnie mierzono napięcie $U$ pomiędzy biegunami ogniwa, gdy dołączono do niego układ oporników o danym oporze zastępczym $R$. Wyniki kolejnych pomiarów przedstawia tabela obok.
Pomiary napięć wykonano z dokładnością do $0,2$ V. Przyjmij, że wartości oporów w tabeli są dokładne.

Do pomiaru siły elektromotorycznej (SEM) i oporu wewnętrznego baterii zastosowano woltomierz i zestaw 8 oporników o oporze $4\Omega$ każdy.
Wykonano sześć pomiarów. Odpowiednio łączono różne liczby oporników, dzięki czemu za każdym razem otrzymywano układ o innym oporze zastępczym. Następnie mierzono napięcie $U$ pomiędzy biegunami ogniwa, gdy dołączono do niego układ oporników o danym oporze zastępczym $R$. Wyniki kolejnych pomiarów przedstawia tabela obok.
Pomiary napięć wykonano z dokładnością do $0,2$ V. Przyjmij, że wartości oporów w tabeli są dokładne.

Do pomiaru siły elektromotorycznej (SEM) i oporu wewnętrznego baterii zastosowano woltomierz i zestaw 8 oporników o oporze $4\Omega$ każdy.
Wykonano sześć pomiarów. Odpowiednio łączono różne liczby oporników, dzięki czemu za każdym razem otrzymywano układ o innym oporze zastępczym. Następnie mierzono napięcie $U$ pomiędzy biegunami ogniwa, gdy dołączono do niego układ oporników o danym oporze zastępczym $R$. Wyniki kolejnych pomiarów przedstawia tabela obok.
Pomiary napięć wykonano z dokładnością do $0,2$ V. Przyjmij, że wartości oporów w tabeli są dokładne.

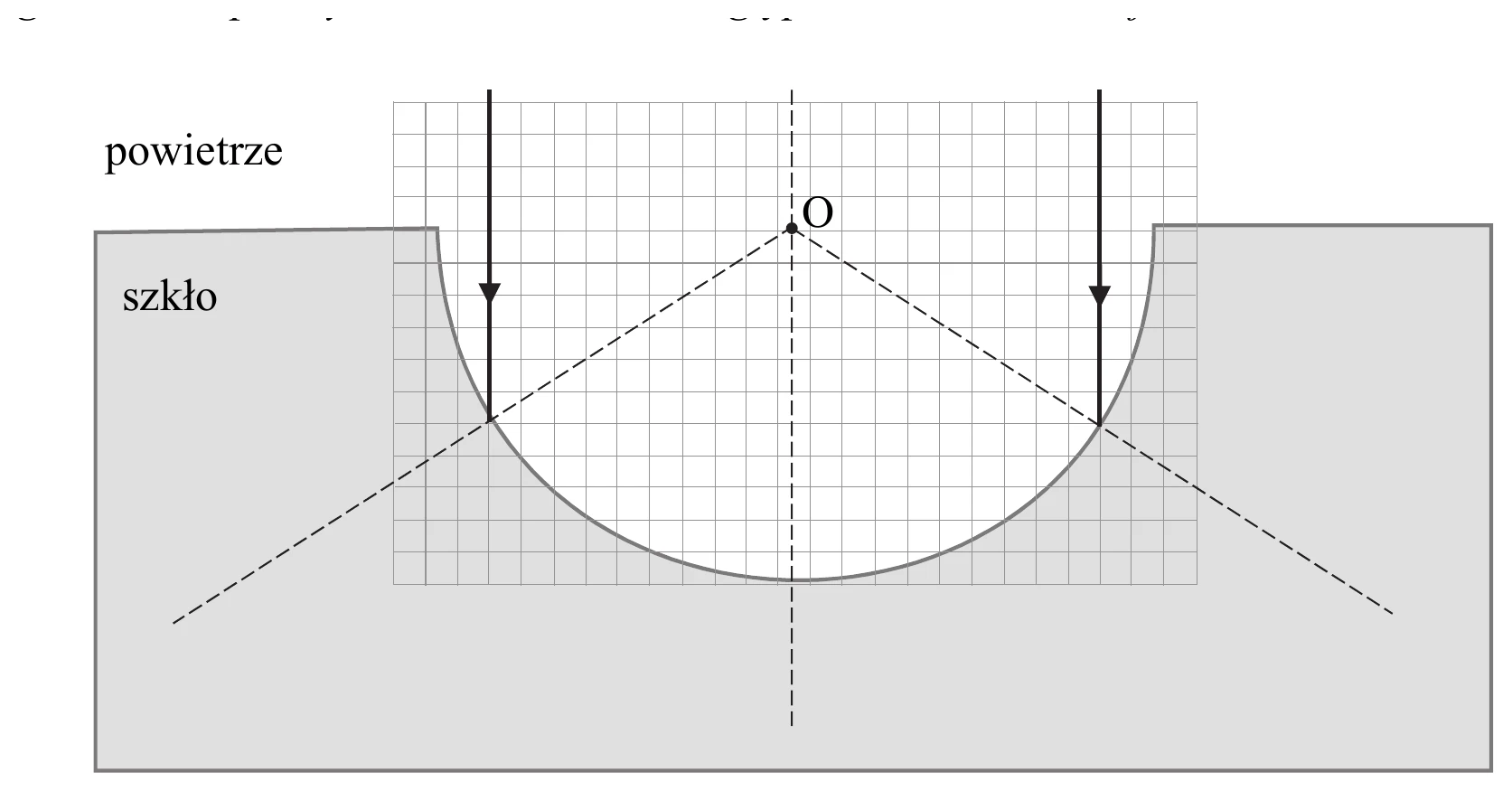

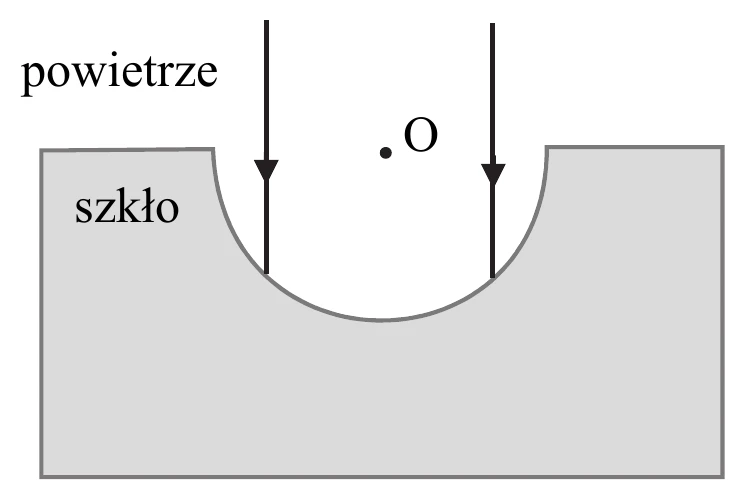

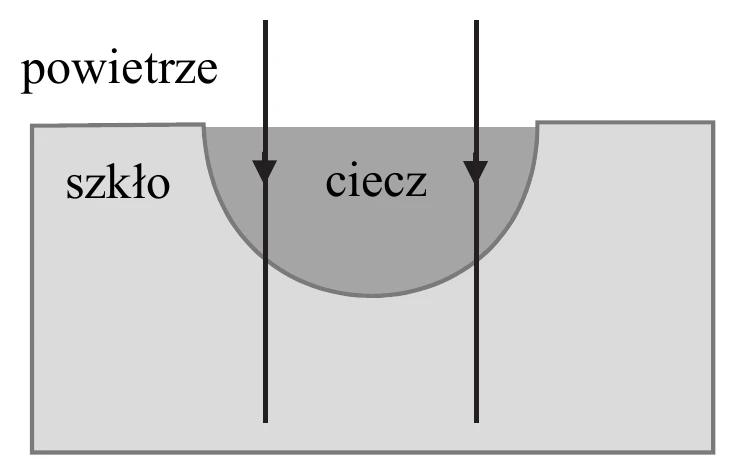

Wiązka światła monochromatycznego pada w kierunku pionowym z powietrza na kuliste zagłębienie wydrążone w szklanym bloku. Rysunek obok przedstawia przekrój szklanego bloku pionową płaszczyzną zawierającą środek wydrążenia (punkt O), a także ukazuje fragmenty dwóch wybranych promieni wiązki światła.

Wiązka światła monochromatycznego pada w kierunku pionowym z powietrza na kuliste zagłębienie wydrążone w szklanym bloku. Rysunek obok przedstawia przekrój szklanego bloku pionową płaszczyzną zawierającą środek wydrążenia (punkt O), a także ukazuje fragmenty dwóch wybranych promieni wiązki światła.

Napięta stalowa struna ma długość 90 cm. Jej oba końce są unieruchomione tak, że naprężenie i długość struny (tzn. odległość pomiędzy jej końcami) się nie zmieniają. Strunę kilkakrotnie pobudzano do drgań w różny sposób, w rezultacie uzyskiwano fale stojące o różnych częstotliwościach.

Napięta stalowa struna ma długość 90 cm. Jej oba końce są unieruchomione tak, że naprężenie i długość struny (tzn. odległość pomiędzy jej końcami) się nie zmieniają. Strunę kilkakrotnie pobudzano do drgań w różny sposób, w rezultacie uzyskiwano fale stojące o różnych częstotliwościach.

Napięta stalowa struna ma długość 90 cm. Jej oba końce są unieruchomione tak, że naprężenie i długość struny (tzn. odległość pomiędzy jej końcami) się nie zmieniają. Strunę kilkakrotnie pobudzano do drgań w różny sposób, w rezultacie uzyskiwano fale stojące o różnych częstotliwościach.

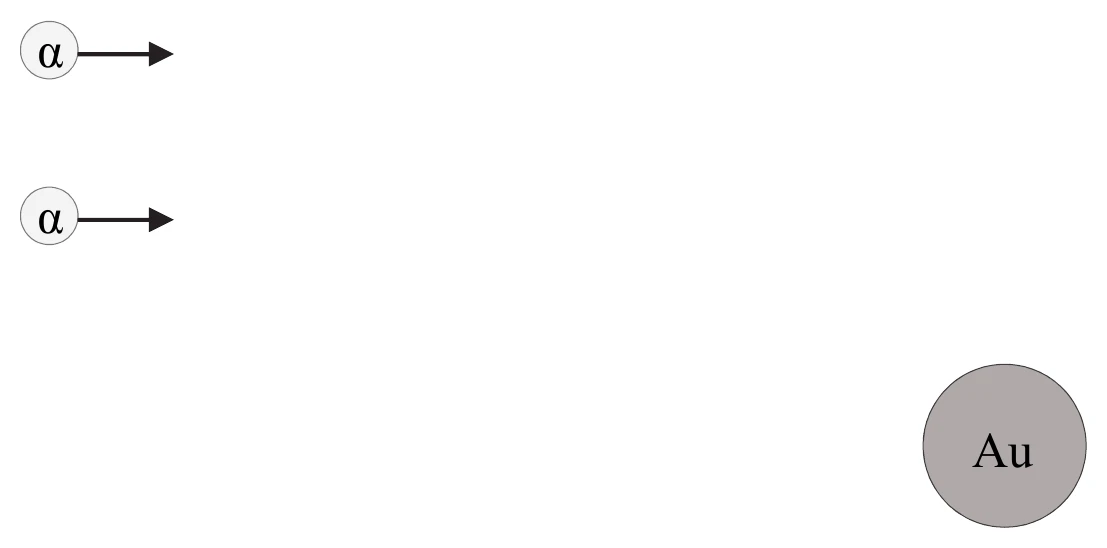

W pewnym doświadczeniu strumień cząstek $\alpha$ (jąder helu) skierowano prostopadle na cienką folię ze złota, umieszczoną w próżni.

W pewnym doświadczeniu strumień cząstek $\alpha$ (jąder helu) skierowano prostopadle na cienką folię ze złota, umieszczoną w próżni.

W pewnym doświadczeniu strumień cząstek $\alpha$ (jąder helu) skierowano prostopadle na cienką folię ze złota, umieszczoną w próżni.
